三菱cc-link输出模块

AJ65SBTC1-32T三菱cc-link输出模块、直接安装连接器型输出模块。AJ65SBTC1-32T价格 AJ65SBTC1 32T、AJ65SBTC132T。

AJ65SBTC1-32T参数说明：晶体管漏型输出32点、DC12/24V 0.1A/1点 3.2A/1公共端、响应时间1.5ms 32点1公共端、1线式。

三菱cc-link输出模块AJ65SBTC1-32T产品详细说明：
  输出点数：32点
  绝缘方式:光耦合器绝缘
  额定负荷电压:DC12/24V
  使用负荷电压范围:DC10.2~26.4V(波动率5%以内)
  最大负荷电流：0.1A/1点，0.8A/1公共端
  最大突入电流：1.0A 10ms以下
  OFF时泄漏电流：0.25mA以下
  ON时最大电压降：0.3V以下(TYP) 0.1A;0.6V以下(MAX)0.1A
  输出形式：漏型
  保护功能：过载保护功能、过电压保护功能、过热保护功能
  响应时间:
     OFF->ON:0.5ms以下
     ON->OFF:1.5ms以下(电阻负荷)
  输出部分外部供给电源：
    电压：DC10.2~26.4V (波动率5%以内)
    电流：50mA(DC24V 全部点ON时)不包含外部负荷电流
  过电流抑制器：齐纳二极管
  公共端方式:32点1公共端(直接安装连接器型1线式)
  占用站数:1站 分配32点(使用32点)
  I/O模块电源:
      电压:DC20.4~26.4V(波动率5%以内)
      电流:60mA以下(DC24V,全部点ON时)
  噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
  耐电压:DC外部端子汇总-接地间AC500V 1分钟期间
  绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上
  保护等级：IP2X
  AJ65SBTC1-32T重量：0.16kg

AJ65SBTC1-32T相关资料：

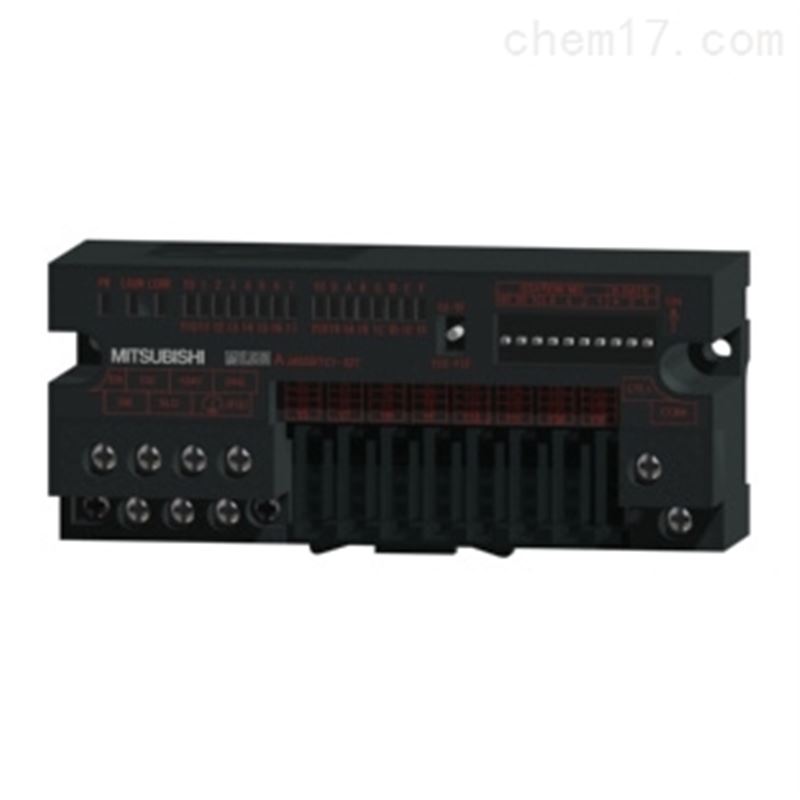

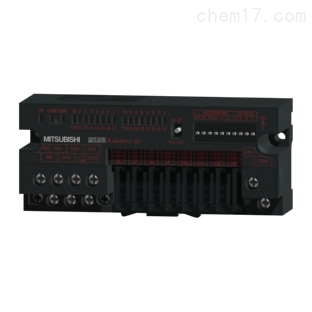

1、图片：
2、AJ65SBTC1-32T用户手册  使用手册 操作手册 操作说明书
3、外形尺寸：100(H)*40(W)*43.5(D)[mm]
4、重量：0.16KG

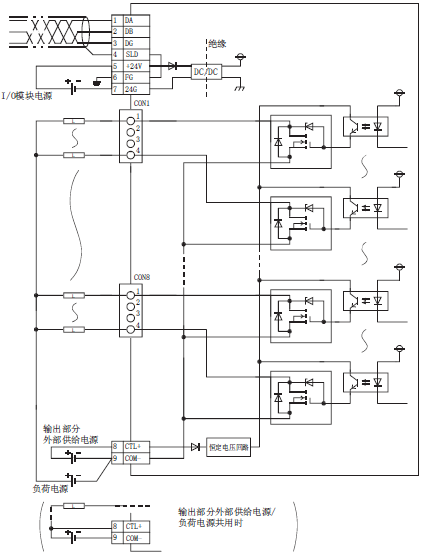

5、外部连接图
