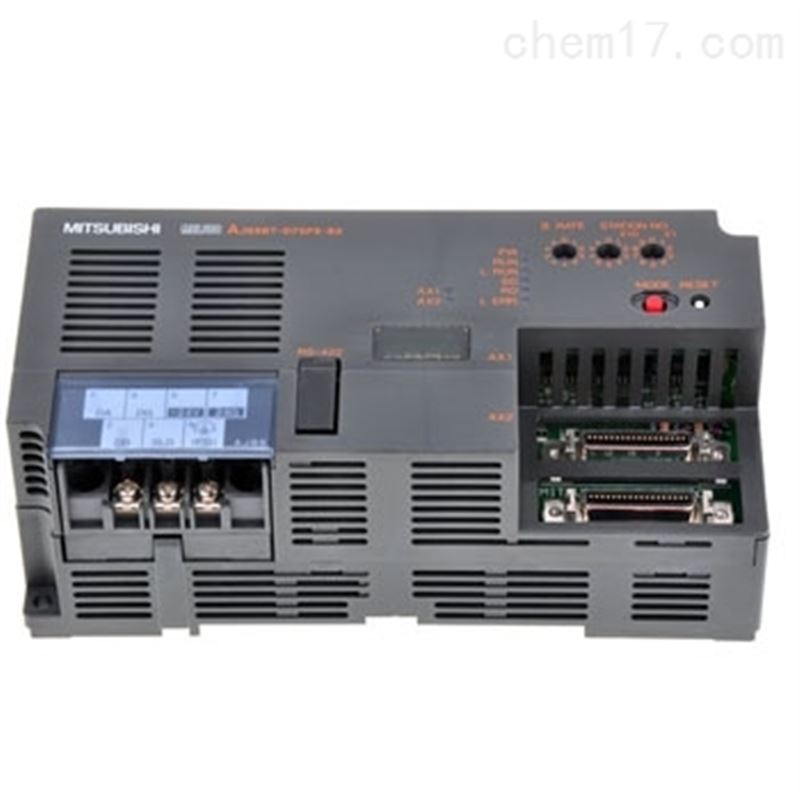

三菱CC-LINK专用定位模块

AJ65BT-D75P2-S3三菱CC-LINK专用定位模块参数说明：2轴,2轴直线插补、2轴环性插补，控制单位(毫米、英寸、度、脉冲)、定位数据为600个数据/1轴、最大输出脉冲为400Kpps(差动输出)/200kpps(集电极开路输出)、36针引脚连接器、占用4局

三菱CC-LINK专用定位模块AJ65BT-D75P2-S3规格详细说明：

一、AJ65BT-D75P2-S3定位规格
 [控制轴数] 2个轴
 [插补功能] 2轴直线插补、2轴环性插补
 [控制系统] PTP(点到点)控制、路径控制(可以设直线性和弧形)、速度控制、速度-位置切换控制
 [控制单位] mm，inch，degree，pulse
 [定位数据] 600个数据
 [备份] 参数、定位数据和块起动数据可以保存在闪存ROM上(无电池备份)
 [定位功能]
 1、定位系统
    . PTP(点到点)控制：增量系统/绝对系统
    . 路径控制：增量系统
    . 速度-位置切换控制：增量系统/绝对系统
 2、定位范围
    ①绝对系统：
      标准模式
     . -214748364.8~214748364.7(μm)
     . -21474.83648~21474.83647(英寸)
     . 0~359.99999(度)
     . -2147483648~2147483647(脉冲)
     步进电机模式
     . -13421772.8~13421772.7μm
     . -1342.17728~1342.17727inch
     . 0~359.99999degree
     . -134217728~134217727 pulse
    ②增量系统：
      标准模式
     . -214748364.8~214748364.7(μm)
     . -21474.83648~21474.83647(英寸)
     . -21474.83648~21474.83647(度)
     . -2147483648~2147483647(脉冲)
      步进电机模式
     .-13421772.8~13421772.7μm
     .-1342.17728~1342.17727inch
     .-1342.17728~1342.17727degree
     .-134217728~134217727 pulse
    ③速度-位置切换控制(INC模式)：
      标准模式
     . 0~214748364.7(μm)
     . 0~21474.83647(英寸)
     . 0~21474.83647(度)
     . 0~2147483647(脉冲)
      步进电机模式
     . 0~13421772.7μm
     . 0~1342.17727inch
     . 0~1342.17727degree
     . 0~134217727 pulse
    ④速度-位置切换控制(ABS模式)
      标准模式/步进电机模式：0~359.99999(度)
 3、定位指令速度：
    标准模式
   . 0.01~20000000.00(毫米/分钟)
   . 0.001~2000000.000(英寸/分钟)
   . 0.001~2000000.000(度/分钟)
   . 1~4000000(脉冲/秒)
    步进电机模式
   . 0.01~375000.00mm/min
   . 0.001~37500.000inch/min
   . 0.001~37500.000degree/min
   . 1~62500 pulse/s
 4、加速/减速处理：自动梯形加速/减速，S形加速/减速
 5、加速/减速时间：1~65535ms/1~8388608ms可以为各个加速时间和减速时间设置4种形式。
 6、突然停止减速时间：1~65535ms/1~8388608ms
 [起动时间] 20ms以下(链接扫描时间除外)
 [最大输出脉冲] 400kpps(差动)/200kpps(集电极开路输出)
 [伺服装置之间的最大连接距离] 10m(差动)/2m(集电极开路输出)


二、AJ65BT-D75P2-S3 cc-Link规格说明
 [局类型] 智能设备局
 [占有局数] 4局


三、AJ65BT-D75P2-S3通用规格说明
 [耐电压] AC500V 1分钟期间
 [绝缘电阻] DC500V绝缘电阻计测量l0Ω以上
 [I/O模块电源]
   电压：DC20.4~26.4V
   电流：0.3A以下(DC24V时)
 [外形尺寸] 80(H)*170(W)*63.5(D)(mm)
 [重量(kg)] 0.5
