三菱cc-link复合型模块

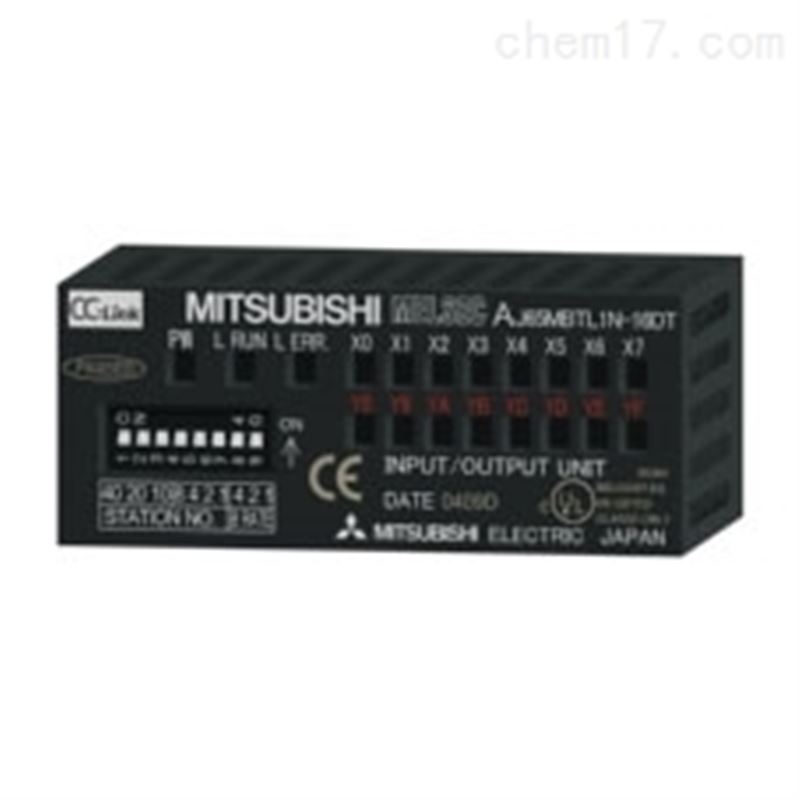

AJ65MBTL1N-16DT三菱cc-link复合型模块参数说明：
   DC输入：8点 DC24V 7mA、响应时间1.5ms、正公共端
   晶体管输出：8点 DC24V 0.1A/1点，0.8A/1公共端、响应时间1ms、漏型、16点1共用、嵌入式

三菱cc-link复合型模块AJ65MBTL1N-16DT产品详细介绍：
 [AJ65MBTL1N-16DT输入规格]
   输入形式:DC输入(正公共端 漏型)
   输入点数:8点
   绝缘方式:光耦合器绝缘
   额定输入电压:DC24V
   额定输入电流:约7mA
   使用电压范围:DC19.2~26.4V(波动率5%以内)
   最大同时输入点数:50%
   ON电压/ON电流：14V以上/3.5mA以上
   OFF电压/OFF电流：6V以下/1.7mA以下
   输入电阻:约3.3kΩ
   响应时间:1.5ms以下(DC24V时)

 [AJ65MBTL1N-16DT输出规格]
   输出形式:晶体管漏型
   输出点数:8点
   绝缘方式:光耦合器绝缘
   额定负荷电压:DC24V
   使用负荷电压范围:DC19.2~26.4V(波动率5%以内)
   最大负荷电流:0.1A/1点,0.8A/1公共点
   最大突入电流:0.7A l0ms以下
   OFF时漏电流:0.1mA以下
   ON时最大电压降:0.1V以下(TYP) 0.1A,DC0.2V以下(MAX.)0.1A
   响应时间:1.0ms以下
   输出部分外部供给电源:
     电压:DC19.2~26.4V(波动率5%以内)
     电流:5mA以下(DC24V、全部点ON时)不包含外部负荷电流
   过电流抑制器:齐纳二极管

 [公共端方式] 16点1公共端
 [I/O模块电源]
   电压：DC20.4~26.4V(波动率5%以内)
   电流：50mA以下118*40
 [外形尺寸H*W*D] 22*53*31.5

AJ65MBTL1N-16DT是三菱cc-link模块，嵌入式复合型模块，8点正公共端漏型输入，8点晶体管漏型输出，1.5ms输入响应。
