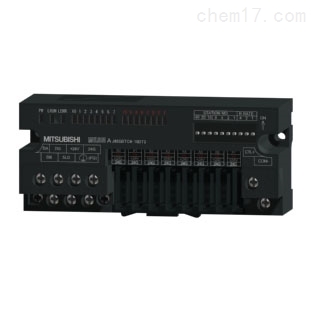

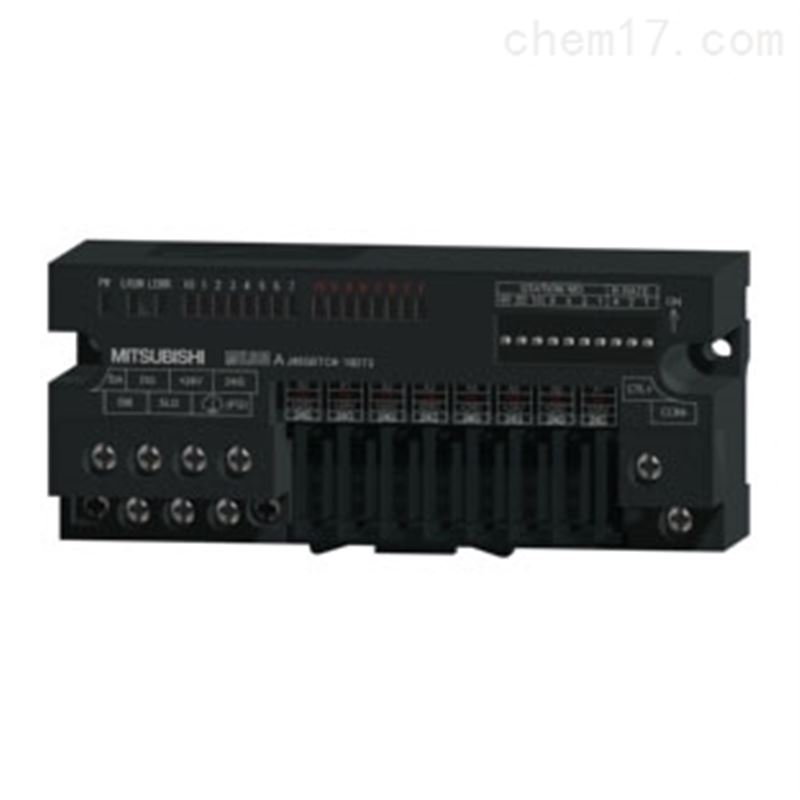

三菱cc-link复合型模块

AJ65SBTC4-16DT2三菱cc-link复合型模块参数说明：
   DC输入：8点 DC24V 5mA、响应时间1.5ms、正公共端、4线式
   晶体管输出：低漏电电流、8点 DC24V 0.5A/1点，2.4A/1公共端、响应时间1.5ms、漏型、4线式、16点1共用


三菱cc-link复合型模块AJ65SBTC4-16DT2产品详细介绍：
 [输入规格]
   输入形式:DC输入(漏型)
   输入点数:8点
   绝缘方式:光耦合器绝缘
   额定输入电压:DC24V
   额定输入电流:约5mA
   使用电压范围:DC19.2~26.4V(波动率5%以内)
   最大同时输入点数:100%
   接通电压/接通电流：14V以上/ 3.5mA以上
   关断电压/关断电流：6V以下/1mA以下
   输入电阻:约4.7kΩ
   响应时间:1.5ms以下(DC24V时)
 [输出规格]
   输出形式:晶体管漏型
   输出点数:8点
   绝缘方式:光耦合器绝缘
   额定负荷电压:DC24V
   使用负荷电压范围:DC19.2~26.4V(波动率5%以内)
   最大负荷电流:0.5A/点(当所有点为“开"时：0.225A/点) 2.4A/1公共点
   最大突入电流:1.0A l0ms以下
   OFF时漏电流:0.1mA以下
   ON时最大电压降:0.3V以下(TYP) 0.5A,DC0.6V以下(MAX.)0.5A
   响应时间:
     OFF->ON:0.5ms以下
     ON->OFF:1.5ms以下(电阻负荷)
   输出部分外部供给电源:
     电压:DC19.2~26.4V(波动率5%以内)
     电流:17mA以下(DC24V、全部点ON时)不包含外部负荷电流
   过电流抑制器:齐纳二极管


 [公共端方式] 16点1公共端(4线型快速连接器插头)
 [I/O模块电源]
   电压：DC20.4~26.4V(波动率5%以内)
   电流：40mA以下(DC24V时)
 [耐电压] DC外部端子和接地端之间AC500V 1分钟期间
 [绝缘电阻] DC外部端子和接地端之间DC500V绝缘电阻计测量l0Ω以上
 [保护等级] IP2X
 [AJ65SBTC4-16DT2外形尺寸H*W*D] 50*118*40
 [AJ65SBTC4-16DT2重量] 0.15kg


AJ65SBTC4-16DT2是三菱cc-link模块，属于直接安装连接器型复合模块，8点正公共端漏型输入，8点晶体管漏型输出，低漏电流。
