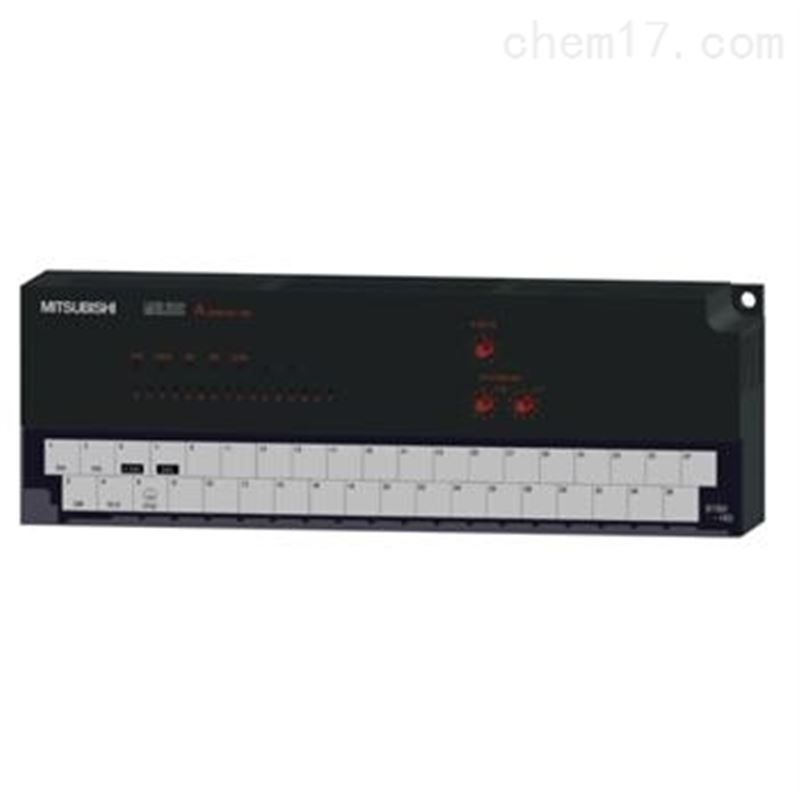

三菱cc-link输入模块

AJ65BTB2-16D三菱cc-link输入模块参数说明：
   DC输入：16点 DC24V 7mA 响应时间10ms 、16点1公共端 、正/负公共端共用型、2线式、2排端子台、占用1局

三菱cc-link输入模块AJ65BTB2-16D产品详细说明：

 [输入规格]
   输入形式:DC输入(正/负公共端共用)
   输入点数:16点
   额定输入电压:DC24V
   额定输入电流:约7mA
   使用电压范围:DC19.2~28.8V
   最大同时输入点数:100%
   ON电压/ON电流：14V以上/3.5mA以下
   OFF电压/OFF电流：6V以下/1.7mA以下
   输入电阻:约3.3kΩ
   响应时间:OFF->ON或ON->OFF为10ms以下
   公共端方式：16点1公共端(端子台2线式)
   绝缘方式:光耦合器绝缘
 [耐电压] DC外部端子和接地端之间AC500V 1分钟期间
 [绝缘电阻] DC外部端子和接地端之间DC500V绝缘电阻计测量l0Ω以上
 [局类型] 远程I/O型
 [占用局数] 1局
 [电源]
   电压：DC24V(波动率5%以内)(DC15.6~28.8V)
   电流：60mA以下(DC24V时)
 [外部配线连接方式]
   通信部、单元电源部：7点2接线端子(M3.5螺丝)
   输入输出部：27点2接线端子(M3.5螺丝)
 [外形尺寸H*W*D] 65*197.4*46mm
 [重量] 0.40kg


 AJ65BTB2-16D相关资料：
   1、
   2、AJ65BTB2-16D用户手册  使用手册 操作手册 操作说明书
   3、外形尺寸H*W*D：65*197.4*46mm
