三菱模块

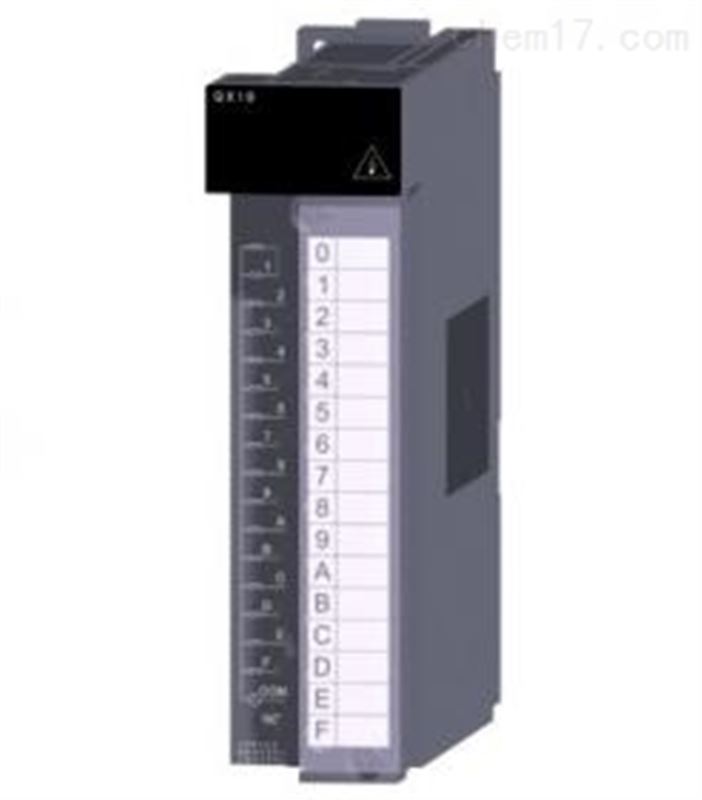

三菱QX10三菱模块简介：

QX10上三菱Q系列PLC最小的输入单元模块。Q系列PLC是三菱公司从原A系列PLC基础上发展过来的中、大型PLC系列产品，Q系列PLC采用了模块化的结构形式，系列产品的组成与规模灵活可变，最大输入输出点数达到4096点；最大程序存储器容量可达252K步，采用扩展存储器后可以达到32M；基本指令的处理速度可以达到34ns；其性能水平居地位，可以适合各种中等复杂机械、自动生产线的控制场合。 　　

Q系列PLC的基本组成包括电源模块、CPU模块、基板、I/O模块等。通过扩展基板与I/O模块可以增加I/O点数，通过扩展储存器卡可增加程序储存器容量，通过各种特殊功能模块可提高PLC的性能，扩大PLC的应用范围。 　　

Q系列PLC可以实现多CPU模块在同一基板上的安装，CPU模块间可以通过自动刷新来进行定期通信或通过特殊指令进行瞬时通信，以提高系统的处理速度。特殊设计的过程控制CPU模块与高分辨率的模拟量输入/输出模块，可以适合各类过程控制的需要。最大可以控制32轴的高速运动控制CPU模块，可以满足各种运动控制的需要。

三菱模块三菱QX10特点：

1、 节省空间：其体积仅相当于以前ANS系列PLC的60%

2、 节省配线：优越的模块插口设置可节省配线时间和空间

3、 安装灵活：有多种主基板和扩展基板供选择

4、 强大的网络功能：相比前产品更为支持CC-LINK，在软件GX-Developer的设置下，可以方便地使用CC-LINK模块，减小编程时间。并且支持MODBUS，Profibus，DeviceNet，ASi，太网等等

5、 高性能模块：提供有多种特殊功能模块，功能更为强大。并且有相关设置软件，编程及调试更加方便 　　

CPU分类：基本模式（Q00JCPU，Q00CPU及Q01CPU）

1、 支持的I/O点数为1024点（Q00JCPU为256点）

2、 Q00JCPU是一个由CPU、电源和主基板(5槽)组成的CPU单元。(电源模块设计为100V-240V)Q00CPU和Q01CPU是独立的CPU模块

3、 Q-CPU的程序效率（程序长度）为A系列的2倍

4、 件元件的存储器为19K字，允许软元件在16K字范围内任意分配。此外，Q00/Q01CPU将RAM用做文件寄存器的标准RAM。文件寄存器含有32K字，能处理大容量的数据。 　　

5、 QCPU基本模式都含有闪存ROM。标准的CPU能在不使用存储卡的情况下执行ROM操作。

6、 Q00/Q01CPU基本模式具有串行通讯功能。CPU的RS-232接口能与使用MC通讯协议的外部设备进行通讯。此功能使CPU不再需要串行通讯模块，降低了成本。 　

7、 由于具有自动CC-Link启动功能，您可以在不设定参数的情况下启动CC-Link、刷新数据，减少了人工设定参数的时间。

8、 Q PLC编程更简单，特殊功能模块有专门的设定软件，无需向A系列PLC那样用FROM/TO指令编程

9、 Q基本模式版本B后支持浮点运算、8路PID、标准RAM增加到128K，支持ST（结构化文本，类高级语言）、SFC、FB编程 　　高性能模式（Q02CPU，Q02H/06H/12H/25HCPU）

10、              支持的本地I/O达4096点，最快指令仅34纳秒

11、              程序容量从28K-252K步（1步=4byte）

12、              支持结构化编程，最大程序数量为252个，每个程序克设定为扫描、低速、等待，且可互相切换

13、              内置标准RAM及ROM，文件寄存器数量128K，且可扩展到1M

14、              具有12M USB及115K RS232编程接
