三菱PLC网络模块远程主站

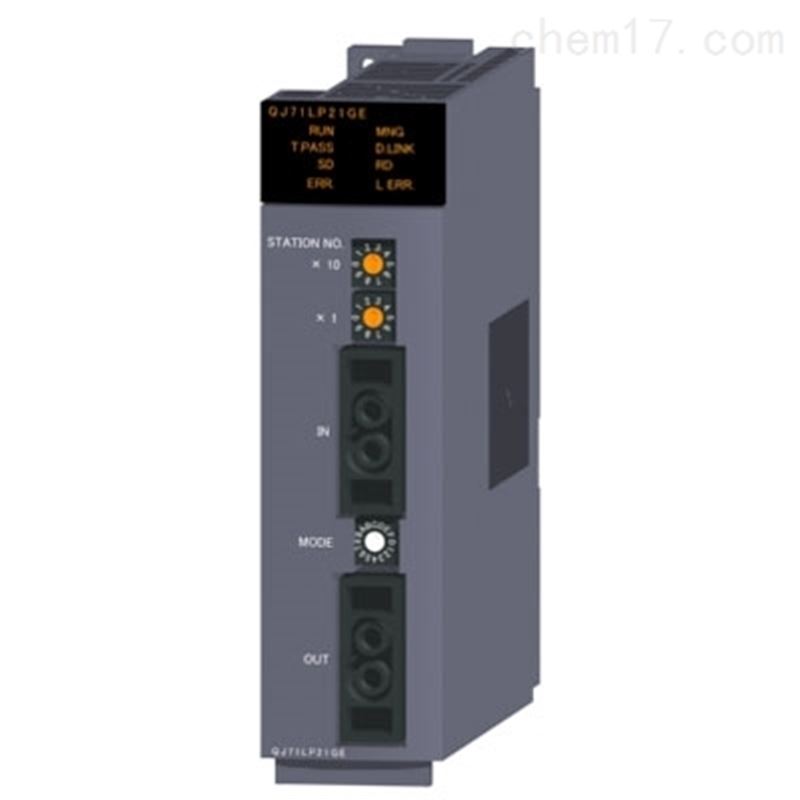

QJ71LP21GE是三菱Q系列MELSECNET/H网络模块远程主站,光纤环路型模块。

三菱PLC网络模块远程主站

QJ71LP21GE三菱PLC网络模块远程主站参数说明：MELSECNET/10H模块，主站，GI-62.5/125光纤电缆,双环

三菱PLC模块QJ71LP21GE远程主站性能规格：
【网络最大点数】
      LX/LY：8192点
      LB：16384点
      LW：16384点
【每个站的最多链接数】远程主站->远程I/O站(LY+LB)/8+(2*LW)<=1600字节
【每个远程I/O站的最多输入输出点】X+Y<=4096点，如果X/Y编号重复，则只有一方的点成为对象。
【通信速度】10Mbps
【每个网络的站数】65个站(远程主站：1个，远程I/O站：64个)
【总距离】30km
【站之间的距离】2km
【连接电缆】GI-62.5/125光纤电缆
【适用连接器】2芯光纤插头
【每站远程I/O站点数】
   M：8192点
   SM：2048点
   D：12288点
   SD：2048点
【最多网络数目】239(包括PLC到PLC网络的总数)
【传送方法】双工环路
【通讯方法】令牌总线
【同步方法】帧同步
【编码方法】NRZI代码(倒转不归零)
【传送格式】HDCL 标准(帧格式)
【出错控制】CRC(X的16次方+X的12次方+X的15次方+1)和超时重试
【RAS功能】用于出错检测或断裂电缆的环路回送功能、用于检查本地链接线路的诊断功能、使用特殊继电器或寄存器检测
【瞬时传送】1:1通讯(监视，程序上传/下载等)、来自PLC程序的各种发送/接收命令(READ/WRITE, REMFR/REMTO)
【每个CPU的最多卡数】4个卡
【输入/输出点数】32点(智能功能模块：32点)
【DC5V內部消耗电流】0.55A
【外形尺寸H*W*D[mm]】98*27.4*90
【重量】0.11
