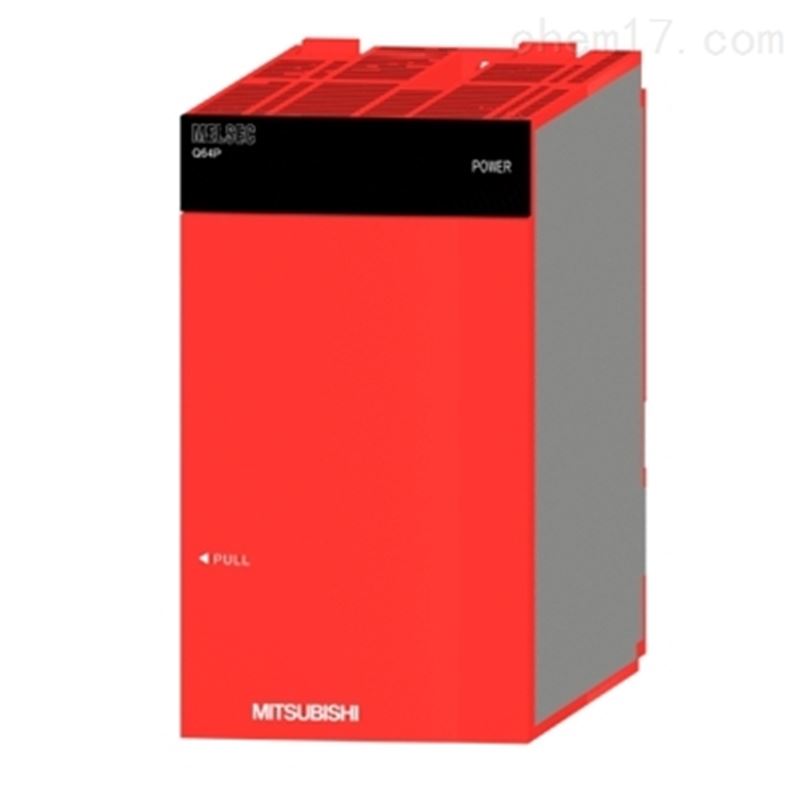

Q64P三菱Q系列电源模块参数说明：输入AC100~120V / AC200~240V、输出DC5V 8.5A

三菱Q系列电源模块Q64P产品规格详细介绍
【基本安装位置】电源模块安装插槽
【可用的基板】Q3□B,Q3□DB,Q6□B
【输入电源】AC100~120V / AC200~240V(-15%~+10%)(AC85~132V / AC170~264V)
【输入频率】50/60Hz±5%
【输入电压失真因数】在5%以内
【最大输入视在功率】160VA
【冲击电流】20A 在8ms以内
【DC5V额定输出电流】8.5A
【DC5V过流保护】9.9A以上
【DC5V过压保护】5.5~6.5V
【效率】70%以上
【瞬时掉电允许时间】在20ms以内
【耐电压】总输入/LG与总输出/FG之间 AC2830V rms/3周期(标高2000m)
【绝缘电阻】总输入/总输出之间(LG和FG分离)、总输入和LG/FG之间、总输出和FG/LG之间，通过绝缘电阻计测量，为10MΩ或者更高
【噪声强度】
  ·使用1500Vp-p噪声电压的噪声模拟器，1μs噪声宽度，噪声频率是25到60Hz
  ·噪声电压IEC61000-4-4, 2kV
【电源显示】电源的LED显示(正常时:绿灯亮  异常时:熄灯)
【保险丝】内置(用户不能更换)
【端子螺栓尺寸】M3.5
【可用的线径】0.75到2mm平方
【可用的压线端子】RAV1.25-3.5,RAV2-3.5
【可用的扭紧力矩】66~89N·cm
【Q64P外形尺寸H*W*D[mm]】98*55.2*115
【重量】0.40kg
