品牌 | 其他品牌 | 供货周期 | 一周 |
---|---|---|---|
应用领域 | 环保,化工,电子,电气 |

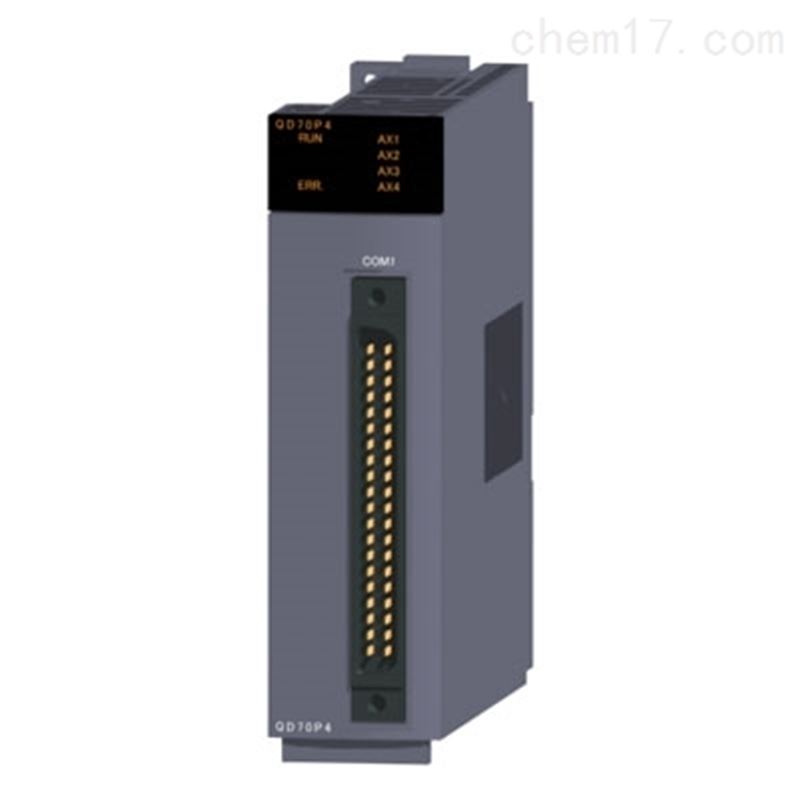

三菱Q系列定位模块 QD70P4参数说明:4轴,以脉冲为控制单位,定位数据为10个数据/轴,最大脉冲输出200kpps,40-引脚连接器 集电极开路输出
三菱Q系列定位模块QD70P4其它相关资料:
2、QD70P4价格(面价):10700
3、QD70P4外形尺寸(mm):98(H)*27.4(W)*90(D)
4、QD70P4用户手册
5、QD70P4重量为0.15kg
三菱Q系列定位模块 QD70P4产品规格详细说明:
【输出类型】开路集电极输出(脉冲串输出)
【控制轴数】4轴
【插补功能】无
【控制方法】PTP(点到点)控制、路径控制(仅线性)、速度-位置切换控制
【控制单位】脉冲
【定位数据】10个数据/轴(可以使用GX Configurator-PT或顺控程序设置)
【外围设备/实用程序包】GX Configurator-PT(选项)
【备份】无
【定位控制】
1、定位控制方法
· PTP(点到点)控制:增量系统/绝对系统
· 路径控制:增量系统
· 速度-位置切换控制:增量系统/绝对系统
2、定位范围
· 绝对系统:-2147483648~2147483647(脉冲)
· 增量系统:-2147483648~2147483647(脉冲)
· 速度-位置切换控制: 0~2147483647(脉冲)
3、定位指令速度:0~200000(脉冲/秒)
4、加减速处理:自动梯形加速/减速
5、加减速时间:0~32767(ms)
【起动时间(位置控制)】
· 单轴起动:0.1(ms)
· 4轴同时起动:0.2(ms)
· 8轴同时起动:0.4(ms)
【外部接线连接系统】40-引脚连接器
【适用线径】0.3平方毫米(用于A6CON1、A6CON4),AWG#24(用于A6CON2)
【外部设备的适用连接器】A6CON1、A6CON2、A6CON4另外销售
【最大输出脉冲】200kpps
【伺服装置之间的最大连接距离】2m
【内部电流消耗(5VDC)】0.55A
【外部24V电流消耗(24VDC)】0.065A
【占用的I/O点数】32点(I/O分配:智能功能模块为32点)
