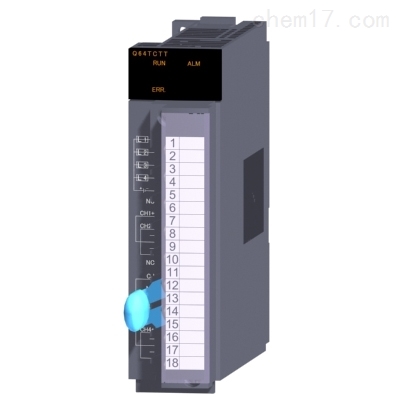

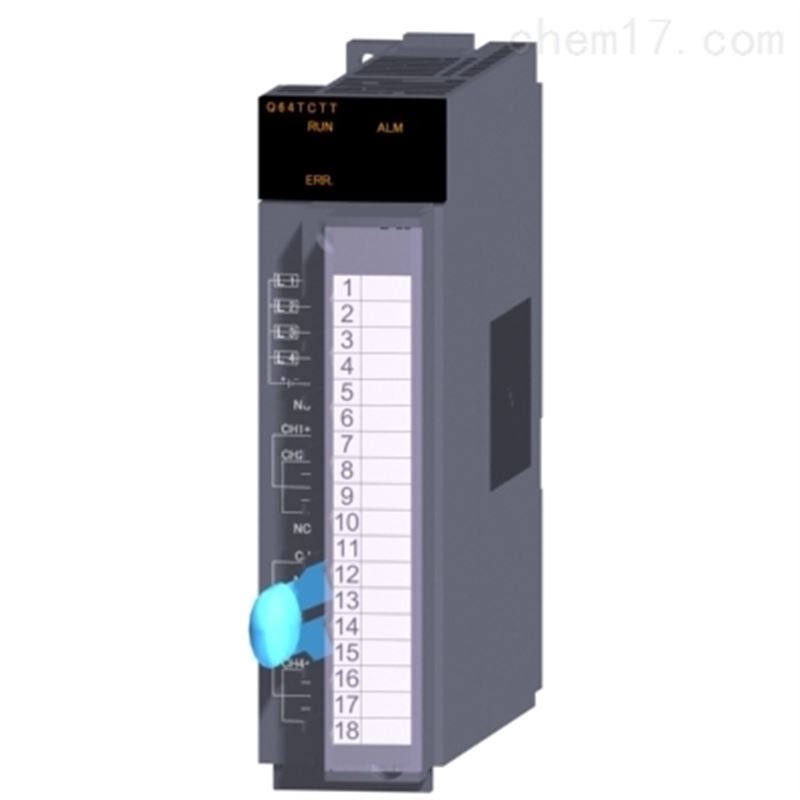

三菱温度控制模块

Q64TCTT价格，Q64TCTT现在用Q64TCTTN替换。
三菱温度控制模块Q64TCTT参数说明：4通道，热电偶(K，J，T，B，S，E，R，N，U，L，PLⅡ，W5Re/W26Re)，没有加热断电功能，抽样周期为0.5s/4通道，18点端子台，通道间绝缘
三菱温度控制模块Q64TCTT产品规格说明：
 [控制输出] 晶体管输出
 [温度输入点数] 4 通道/ 模块
 [指示精度]
   环境温度25±5℃：满刻度*(±0.3%)
   环境温度0±55℃：满刻度*(±0.7%)
 [冷端温度补偿精度(环境温度0~55℃)]
   温度测定值(PV)-100 ℃以上：± 1.0 ℃以内
   温度测定值(PV)-150~-100 ℃：± 2.0 ℃以内
   温度测定值(PV): -200~-150 ℃：± 3.0 ℃以内
 [采样周期] 500ms/4 通道( 与使用通道数无关为固定值)
 [控制输出周期] 1~100s
 [输入阻抗] 1M Ω
 [输入滤波器] 0s~100s(0: 输入滤波器OFF)
 [传感器补偿值设置] -50.00~50.00%
 [传感器输入断线时的动作] 超上限处理
 [温度控制方式] PID ON/OFF 脉冲或2 位置控制
 [PID常数范围]
   PID 常数设置：可通过自动调谐进行设置
   比例带(P)：0.0%~1000.0%(0:2位置控制)
   积分时间(I)：1s~3600s
   微分时间(D)：0s~3600s(PI控制的情况下设置为0)
 [目标值(SV) 设置范围] 所使用热电偶中设置的温度范围内
 [静区设置范围] 0.1~10.0%
 [晶体管输出]
   输出信号：ON/OFF 脉冲
   额定负载电压：10~30VDC
   最大负载电流：0.1A/1点　0.4A/公共端
   最大冲击电流：0.4A，10ms
   OFF 时漏电流：0.1mA以下
   ON 时最大电压降：DC1.0V(TYP)　0.1A　DC2.5V(MAX)　0.1A
   响应时间：OFF至ON: 2ms 以下　ON至OFF: 2ms 以下
 [非易失性存储器访问次数] 10的12次方次数
 [绝缘方式]
   输入端子与可编程控制器电源之间: 变压器绝缘
   输入通道之间: 变压器绝缘
 [绝缘耐压]
   输入端子与可编程控制器电源之间: AC500V　1分钟
   输入通道之间: AC500V　1分钟
 [绝缘电阻]
   输入端子与可编程控制器电源之间: DC500V　20MΩ以上
   输入通道之间: DC500V　20MΩ以上
 [输入输出占用点数] 16点1插槽(I/O分配: 智能16点)
 [连接端子] 18 点端子排
 [适用电线尺寸] 0.3mm2~0.75mm2
 [适用压装端子] R1.25-3( 不能使用带套管压装端子)
 [DC5V内内部消耗电流] 0.55A
 [重量] 0.20kg
 [外形尺寸] 外形尺寸27.4(W)*98(H)*112(D)mm
