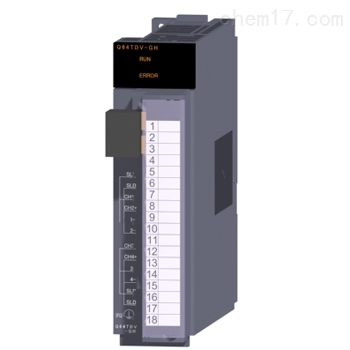

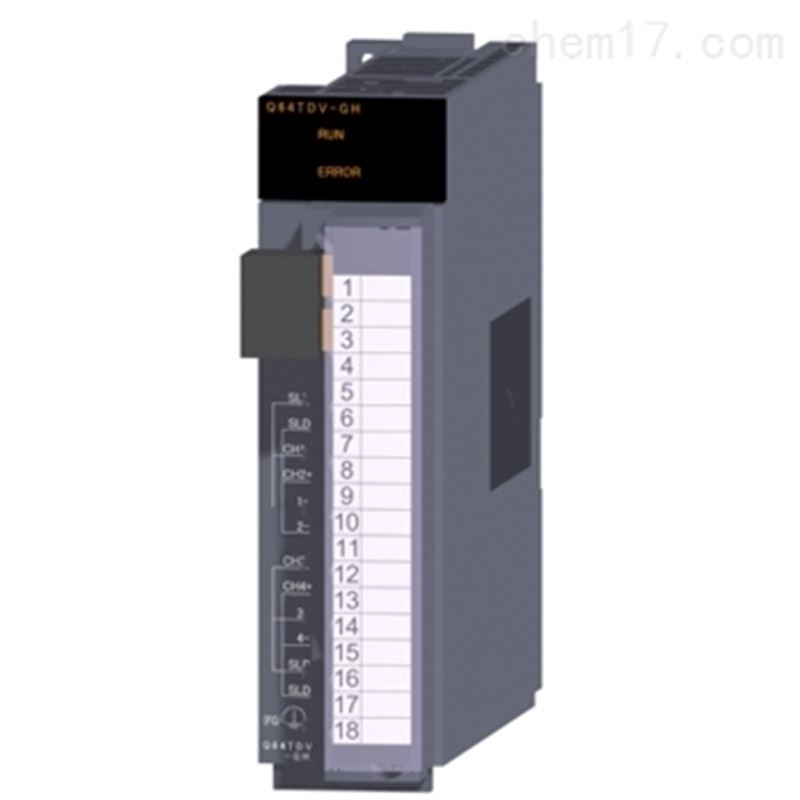

三菱隔离通道热电偶模块

简要描述:三菱隔离通道热电偶模块Q64TDV-GHQ64TDV-GH产品规格说明:

[通道数] 4 个通道
[输出]
温度转换值:16位带符号二进制(-2700~18200:第一个小数点位置的值*10倍)
微电压转换值:16位带符号二进制(-25000~25000)
标度值:16 位带符号二进制

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

三菱隔离通道热电偶模块Q64TDV-GH价格、Q64TDV-GH面价5620、Q64TDV-GH供应商、Q64TDV-GH功能参数
Q64TDV-GH参数说明:热电偶输入模块:4通道,微电压输入


三菱隔离通道热电偶模块Q64TDV-GH产品规格说明:

 [通道数] 4 个通道
 [输出]
   温度转换值:16位带符号二进制(-2700~18200:第一个小数点位置的值*10倍)
   微电压转换值:16位带符号二进制(-25000~25000)
   标度值:16 位带符号二进制
 [热电偶符合的标准] JIS C1602-1995
 [冷接温度补偿精度] ±10℃
 [热电偶输入精度]
    精度 = 转换精度 + 温度特性 * 运行环境温度偏差 + 冷接温度补偿精度
    运行环境温度偏差表示运行环境温度与25±5℃范围的偏差
 [微电压输入范围] -100mV至+100mV(输入电阻2MΩ或更大)
 [分辩率]
   热电偶输入: B 0.7℃; R、S 0.8℃; K、T 0.3℃;E 0.2℃;J 0.1℃;N 0.4℃
   微电压输入:4μV
 [采样周期] 20ms/通道
 [转换速度] 采样周期*3
 [模拟输入点数] 4个通道 + Pt100连接通道/模块
 [绝对最高输入] ±5V
 [绝缘系统]
   跨接热电偶输入/微电压输入和接地线、跨接热电偶输入/微电压输入通道:变压器绝缘
   跨接冷接温度补偿输入(Pt100)和接地线:无绝缘
 [电介质耐压] 1780VrmsAC/3个周期(海拔2000m)
 [绝缘电阻]
   跨接热电偶输入/微电压输入和接地线:通过绝缘电阻仪测出 500VDC 100MΩ或更大
   跨接热电偶输入/微电压输入通道:通过绝缘电阻仪测出 500VDC 10MΩ或更大
 [断线检测] Yes(各通道独立)
 [E2PROM 写入次数] 最大10万次
 [占用点数] 16 点
 [连接端子] 18 点端子排
 [适用线径] 0.3 至0.75mm2
 [适用压装端子] 1.25-3 R1.25-3(带套管的压装管子不可用)
 [5VDC内部电流消耗] 0.50A
 [外形尺寸H*W*D] 98*27.4*112
 [重量] 0.25kg
