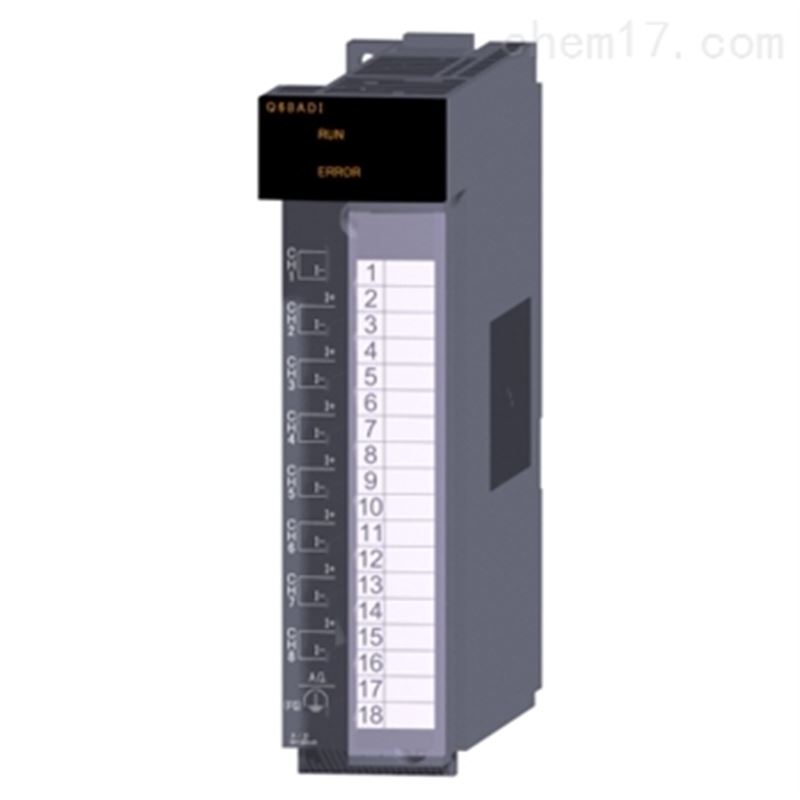

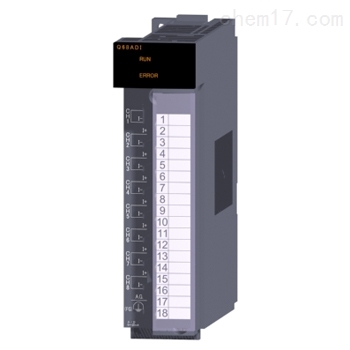

三菱PLC模拟量输入模块

Q68ADI价格、Q68ADI供应商、Q68ADI面价6550
三菱PLC模拟量输入模块Q68ADI参数规格说明：Q系列A/D转换模块，8通道，电流输入

三菱PLC模拟量输入模块Q68ADI产品规格说明：

 [模拟输入点] 8点
 [模拟输入] 电流 0至20mA DC(输入电阻值250Ω)
 [数字输出]
   16-位标志的二进制正常分辨率模式：–4096~4095
   高分辨率模式：–12288至12287、-16384~16383
 [I/O特点最大分辨率]
  ┌──────┬───────────┬───────────┐
  │模拟输入范围│  正常分辨率模式      │高分辨率模式          │
  │            ├─────┬─────┼─────┬─────┤
  │            │数字输出值│最大分辨率│数字输出值│最大分辨率│
  ├─┬────┼─────┼─────┼─────┼─────┤
  │  │0至10V  │          │2.5mV     │0至16000  │0.625 mV  │
  │  ├────┤          ├─────┼─────┼─────┤
  │  │0至5V   │0 至4000  │125mV     │0至12000  │0.416 mV  │
  │电├────┤          ├─────┤          ├─────┤
  │压│1至5V   │          │1.0mV     │          │0.333 mV  │
  │  ├────┼─────┼─────┼─────┼─────┤
  │  │-10至10V│          │2.5mV     │-16000至  │0.625 mV  │
  │  │        │-4000     │          │  16000   │          │
  │  ├────┤~4000     ├─────┼─────┼─────┤
  │  │用户范围│          │0.375mV   │-12000至  │0.333 mV  │
  │  │设置    │          │          │  12000   │          │
  ├─┼────┼─────┼─────┼─────┼─────┤
  │  │0至20mA │          │5μA      │0至12000  │1.66μA   │
  │  ├────┤0 至4000  ├─────┤          ├─────┤
  │电│4至20mA │          │4μA      │          │1.33μA   │
  │流├────┼─────┼─────┼─────┼─────┤
  │  │用户范围│-4000     │1.37μA   │-12000至  │1.33μA   │
  │  │设置    │~4000     │          │  12000   │          │
  └─┴────┴─────┴─────┴─────┴─────┘
 [精度(与最大数字输出值对应的精度)]
  ┌────────┬─────────────┬─────────────┐
  │模拟输入范围    │   正常分辨率模式         │       高分辨率模式       │
  │                ├─────────┬───┼─────────┬───┤
  │                │环境温度0至55℃   │环境  │环境温度0至55℃   │环境  │
  │                ├────┬────┤温度  ├────┬────┤温度  │
  │                │带温度补│不带温度│25±  │带温度补│不带温度│25±  │
  │                │偿纠正  │补偿纠正│5℃   │偿纠正  │补偿纠正│5℃   │
  ├─┬──────┼────┼────┼───┼────┼────┼───┤
  │电│0至10V      │±0.3%  │±0.4%  │±0.1%│±0.3%  │±0.4%  │±0.1%│
  │  ├──────┤(±12   │(±16   │(148位│(±48   │(±64   │(±16 │
  │  │-10至10V    │ 位数)  │位数)   │数)   │位数)   │位数)   │位数) │
  │  ├──────┤        │        │      ├────┼────┼───┤
  │  │0至5V       │        │        │      │±0.3%  │±0.4%  │±0.1%│
  │压├──────┤        │        │      │(±36   │(±64   │(±12 │
  │  │1至5V       │        │        │      │位数)   │位数)   │位数) │
  │  ├──────┤        │        │      │        │        │      │
  │  │用户范围设置│        │        │      │        │        │      │
  ├─┼──────┤        │        │      │        │        │      │
  │电│0至20mA     │        │        │      │        │        │      │
  │  ├──────┤        │        │      │        │        │      │
  │  │4至20 mA    │        │        │      │        │        │      │
  │流├──────┤        │        │      │        │        │      │
  │  │用户范用设置│        │        │      │        │        │      │
  └─┴──────┴────┴────┴───┴────┴────┴───┘
 [转换速度] 80μs/通道(当有温度漂移时,不管使用的通道数目有多少都将使用加上160μs所得的时间)
 [绝对最大输入] 电压±15V;电流±30mA
 [E2PROM 写入次数] 最高10 万次
 [隔离方法]
   I/O端子和PLC电源之间：光电耦合器隔离
   通道之间：非隔离的
 [介电电压] I/O端子和PLC电源之间：500VAC 1分钟
 [绝缘电阻] I/O端子和PLC 电源之间：500VDC 20MΩ或更大
 [占用点数] 16点
 [连接端子] 18-点端子排
 [适用线径] 0.3至0.75mm2
 [适用压装端子] R1.25-3(不能使用带套管的压装端子)
 [内部电流消耗(5VDC)] 0.64A
 [外形尺寸H*W*D] 98*27.4*90mm
 [重量] 0.19kg
