Q64TCRTBWN价格,Q64TCRTBWN面价12170,Q64TCRTBWN可以替换Q64TCRTBW,两者功能一样,没有什么区别!

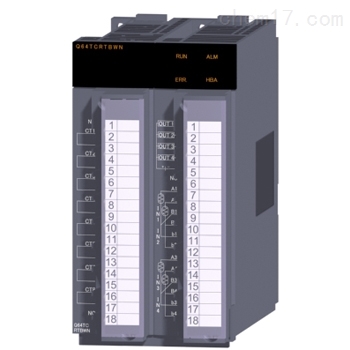

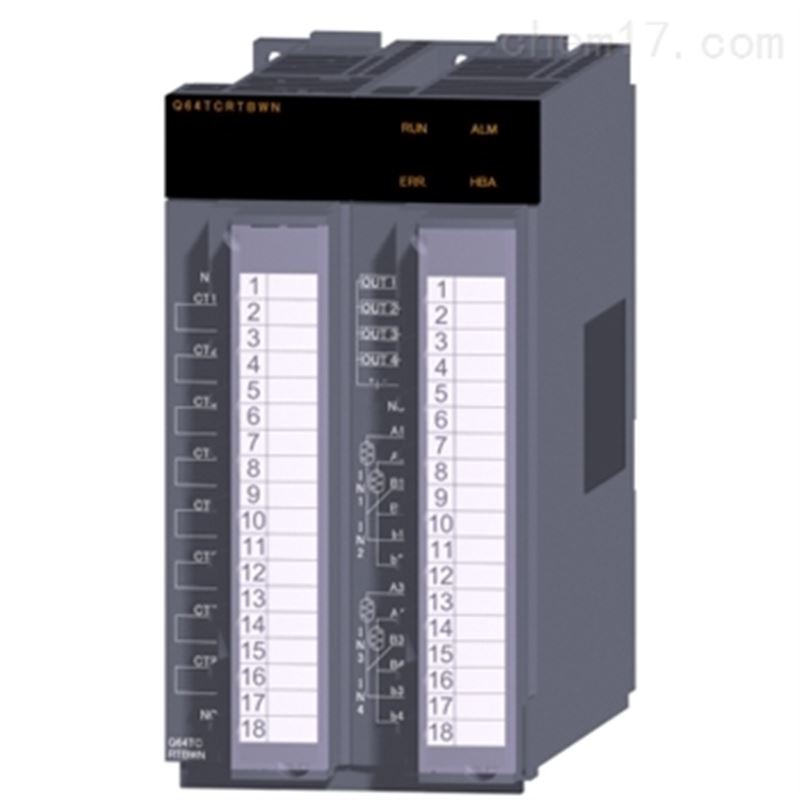

三菱温度控制输入模块Q64TCRTBWN参数说明:4通道晶体管输出,铂电阻(Pt100,JPt100),没有加热断电功能,抽样周期为0.5s/4通道,18点端子台,通道间绝缘
三菱温度控制输入模块Q64TCRTBWN产品规格说明:
[控制输出] 晶体管输出
[温度输入点数] 4 通道/ 模块
[指示精度]
环境温度25±5℃:满刻度*(±0.3%)
环境温度0±55℃:满刻度*(±0.7%)
[采样周期] 500ms/4 通道(与使用通道数无关为固定值)
[控制输出周期] 1~100s
[输入阻抗] 1MΩ
[输入滤波器] 0s~100s(0: 输入滤波器OFF)
[传感器补偿值设置] -50.00~50.00%
[传感器输入断线时的动作] 超上限处理
[温度控制方式] PID ON/OFF 脉冲或2位置控制
[PID常数范围]
PID常数设置:可通过自动调谐进行设置
比例带(P):0.0%~1000.0%(0:2位置控制)
积分时间(I):1s~3600s
微分时间(D):0s~3600s(PI控制的情况下设置为0)
[目标值(SV) 设置范围] 所使用铂电阻中设置的温度范围内
[静区设置范围] 0.1~10.0%
[晶体管输出]
输出信号:ON/OFF脉冲
额定负载电压:10~30VDC
最大负载电流:0.1A/1点 0.4A/公共端
最大冲击电流:0.4A,10ms
OFF 时漏电流:0.1mA以下
ON 时最大电压降:DC1.0V(TYP) 0.1A DC2.5V(MAX) 0.1A
响应时间:OFF至ON: 2ms 以下 ON至OFF: 2ms 以下
[绝缘方式] 输入端子与接地、输入通道之间:晶体管绝缘
[绝缘耐压] 输入端子与接地、输入通道之间AC500V 1分钟
[绝缘电阻] 输入端子与接地、输入通道之间 DC500V 20MΩ以上
[加热器断线检测规格]
电流传感器:CTL-12-S36-8、CTL-12-S36-10、CTL-12-S56-10为0.0~100.0A;CTL-6-P(-H)为0.00~20.00A
输入精度:满刻度* (±1.0%)
报警延迟次数:3~255
[输入输出占用点数] 32点 2插槽(默认I/O分配:空余16点+ 智能16点)
[连接端子] 18点端子排 * 2
[适用电线尺寸] 0.3mm2~0.75mm2
[适用压装端子] R1.25-3( 不能使用带套管压装端子)
[DC5V内内部消耗电流] 0.33A
[重量] 0.30kg
[外形尺寸] 98(H)*55.2(W)*112(D)mm
