三菱PLC回路控制模块

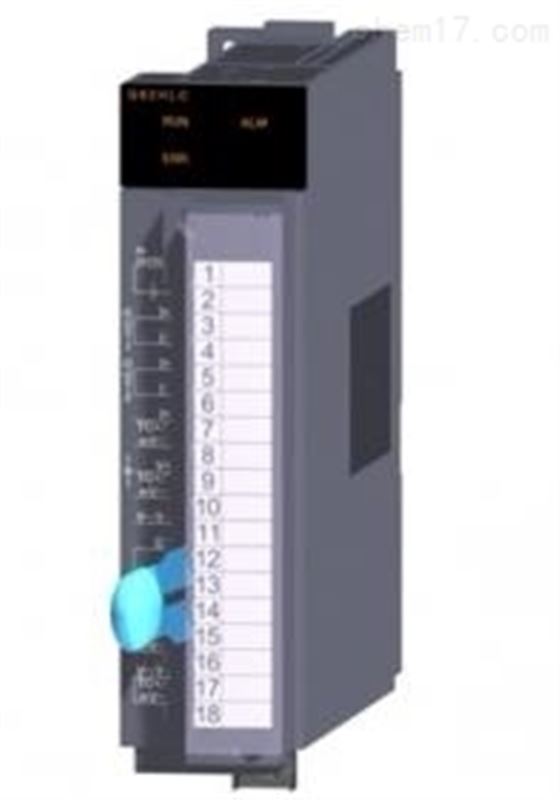

三菱PLC回路控制模块Q62HLC参数说明：2通道、输入热电偶/微小电压/电压/电流、输出4~20mA、18点端子台、通道间隔离。
三菱PLC回路控制模块Q62HLC产品规格说明：5种PID模式
 [模拟量I/O点] 2点(2通道)
【模拟量输入规格】
  [输入点数] 2点
  [数字输出] 16位带符号的二进制
  [可使用热电偶] K，J，T，S，R，N，E，B，PLII，W5Re/W26Re
  [输入特性与分辨率]
    ┌───────┬──────┬──────┬────┐
    │ 输入         │  输入范围  │    数字    │ 分辨率 │
    ├─┬─────┼──────┼──────┼────┤
    │  │K         │-200~1372℃ │-2000~13720 │        │
    │  ├─────┼──────┼──────┤        │
    │热│J         │-200~1200℃ │-2000~12000 │        │
    │  ├─────┼──────┼──────┤        │
    │  │T         │-200~400℃  │-2000~4000  │        │
    │电├─────┼──────┼──────┤        │
    │  │S         │-50~1768℃  │-500~17680  │        │
    │  ├─────┼──────┼──────┤        │
    │偶│R         │-50~1768℃  │-500~17680  │0.1℃   │
    │  ├─────┼──────┼──────┤        │
    │  │N         │0~1300℃    │0~13000     │        │
    │  ├─────┼──────┼──────┤        │
    │  │E         │-200~1000℃ │-2000~10000 │        │
    │  ├─────┼──────┼──────┤        │
    │  │B         │0~1800℃    │0~18000     │        │
    │  ├─────┼──────┼──────┤        │
    │  │pL日      │0~1390℃    │0~13900     │        │
    │  ├─────┼──────┼──────┤        │
    │  │W5Re/W26Re│0~2300℃    │0~23000     │        │
    ├─┴─────┼──────┼──────┼────┤
    │微            │0~10mV      │0~20000     │0.5μV  │
    │              ├──────┤            ├────┤
    │电            │0~100mV     │            │5μV    │
    │              ├──────┼──────┼────┤
    │压            │-10~10mV    │-10000~10000│1μV    │
    │              ├──────┤            ├────┤
    │              │-100~100mV  │            │10μV   │
    ├───────┼──────┼──────┼────┤
    │              │0~1V        │0~20000     │0.05mV  │
    │              ├──────┤            ├────┤
    │电            │1~5V        │            │0.2mV   │
    │              ├──────┤            ├────┤
    │              │0~5V        │            │0.25mV  │
    │压            ├──────┤            ├────┤
    │              │0~10V       │            │0.5mV   │
    │              ├──────┼──────┼────┤
    │              │-1~1V       │-10000~10000│0.1 mV  │
    │              ├──────┤            ├────┤
    │              │-5~5V       │            │0.5mV   │
    │              ├──────┤            ├────┤
    │              │-10~10V     │            │1mV     │
    ├───────┼──────┼──────┼────┤
    │电            │4~20mA      │0~20000     │0.8μA  │
    │              ├──────┤            ├────┤
    │流            │0~20mA      │            │1μA    │
    └───────┴──────┴──────┴────┘
  [指示精度]
   1、环境温度23±2℃
     . 热电偶(K，J，T，E，PLⅡ)
       -100℃以下±1.0℃、-100~500℃(±0.5℃)、500℃以上±(指示値*(0.1%)+1digit)
     . 热电偶(S，R，N，W5Re/W26Re)
       -50~1000℃(±1.0℃)、1000℃以上±(指示値*(0.1%)+1digit)
     . 热电偶(B)
       400℃以下±70.0℃、400~1000℃ (±1.0℃)、1000℃以上±(指示値*(0.1%)+1digit)
     . 微小电压、电压、电流
       满刻度*(±0.1%)


   2、环境温度0±55℃：满刻度*(±0.7%)
     . 热电偶(K，J，T，E，PLⅡ)
       -100℃以下±2.0℃、-100~500℃(±1℃)、500℃以上±(指示値*(0.2%)+1digit)
     . 热电偶(S，R，N，W5Re/W26Re)
       -50~1000℃(±2.0℃)、1000℃以上±(指示値*(0.2%)+1digit)
     . 热电偶(B)
       400℃以下±140.0℃、400~1000℃ (±2.0℃)、1000℃以上±(指示値*(0.2%)+1digit)
     . 微小电压、电压、电流
       满刻度*(±0.2%)
  [冷端温度补偿精度] 环境温度23±2℃ 时±0.5℃、环境温度0~55℃时 ±0.1℃
  [采样周期] 25ms/2通道( 与使用通道数无关为固定值)
  [绝对最大输入] 微小电压±12V、电压±15V、电流±30mA
  [控制输出周期] 1~100s
  [输入阻抗] 热电偶/微小电压/电压时1MΩ、电流为250Ω
  [正常模式抑制率] 60dB以上(50/60Hz)
  [共模抑制比] 120dB以上(50/60Hz)
  [输入滤波器(一次延迟数字滤波器)] 0s~100s(0: 输入滤波器OFF)
  [传感器补偿值设置] 热电偶-500~500℃、微小电压/电压/电流为-50~50%
  [传感器输入断线时的动作] 超上限处理
  [温度控制方式] PID ON/OFF 脉冲或2 位置控制
  [输入断线时动作]
    ┌────┬──────┬─────────────────┐
    │ 输入   │  输入范围  │    动作                          │
    ├────┼──────┼─────────────────┤
    │热电偶  │    All     │显示 输入范围上限值+(满刻度为5%)  │
    ├────┼──────┼─────────────────┤
    │微小电压│    All     │显示 输入范围上限值+(满刻度为5%)  │
    ├────┼──────┼─────────────────┤
    │电      │1~5V        │显示 输入范围下限值-(满刻度为5%)  │
    │        ├──────┼─────────────────┤
    │        │0~1V        │显示 0V值                         │
    │        │0~10V       │在这种情况下，由于测量值是在      │
    │        │-1~1V       │输入范围内，通道甚至不连接不      │
    │        │0~5V        │发生报警。                        │
    │        │-5~5V       │                                  │
    │        │-10~10V     │                                  │
    ├────┼──────┼─────────────────┤
    │电      │4~20mA      │输入范围下限值                    │
    │        ├──────┼─────────────────┤
    │流      │0~20mA      │显示 0V值                         │
    └────┴──────┴─────────────────┘


【输出规格】
  [输出点数] 2点(2通道)
  [模拟输出] 电流
  [输出特性] 数字输入值0~1000(简单模拟输出时0~4000)、警报出力4~20mA
  [最大分辨率] 4μA
  [输出精度] 环境温度23±2℃时满刻度为±0.2%、环境温度0±55℃时满刻度为±0.4%
  [控制输出更新] 25ms/2通道
  [允许负载电阻] 600Ω以下
  [输出阻抗] 5MΩ


【通用规格】
  [控制方式] 连续比例控制
  [PID常数范围]
   PID 常数设置：可通过自动调谐进行设置
   比例带(P)：热电偶(0.1~满刻度)、微电压/电压/电流(0.0%~1000.0%)
   积分时间(I)：0.0s~3276.7s
   微分时间(D)：0.0s~3276.7s
 [目标值设置范围] 热电偶0.0~100℃、微电压/电压/电流(0.0%~10.0%)
 [时间精度] ±0.2%
 [绝缘方式] 输入端子与可编程控制器电源、输入通道之间: 变压器绝缘
 [绝缘耐压] 输入端子与可编程控制器电源、输入通道之间: AC500V　1分钟
 [绝缘电阻] 输入端子与可编程控制器电源、输入通道之间: DC500V　20MΩ以上
 [输入输出占用点数] 16点1插槽(I/O分配: 智能16点)
 [连接端子] 18 点端子排
 [DC5V内内部消耗电流] 0.27A
 [重量] 0.25kg
 [外形尺寸H*W*D] 98(H)*27.4(W)*112(D)mm
