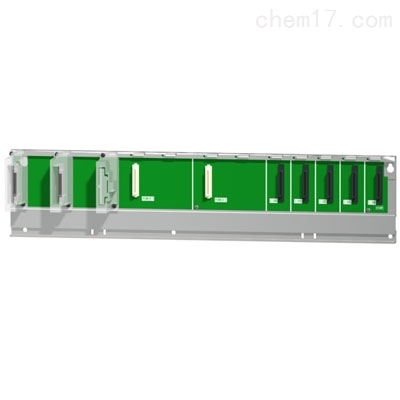

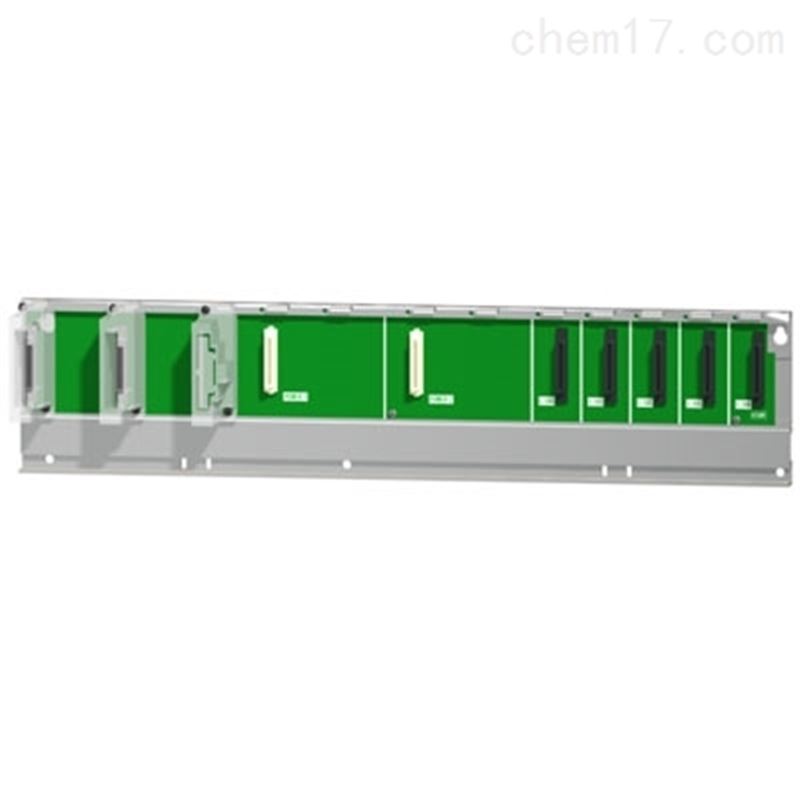

三菱PLC扩展板

简要描述:三菱PLC扩展板Q65WRB产品规格详细介绍
[安装的I/O模块数] 8个
[扩展连接] 可以扩展
[可用模块] Q系列模块
[可用电源模块] Q系列冗余电源模块*2

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

三菱PLC扩展板Q65WRB参数说明:2个电源+5个Q系列I/O插槽(三菱冗余扩展基板)
Q65WRB价格、Q65WRB供应商、Q65WRB现货销售!
一、三菱PLC扩展板Q65WRB产品规格详细介绍
 [安装的I/O模块数] 8个
 [扩展连接] 可以扩展
 [可用模块] Q系列模块
 [可用电源模块] Q系列冗余电源模块*2
 [DC5V内部消耗电流] 0.16A
 [安装孔尺寸] M4螺丝孔或者4.5孔(用于M4螺丝)
 [外形尺寸H*W*D] 98*439*44.1mm
 [附件] 安装螺丝M4*14 ,5个(DIN导轨安装适配器单独销售)
 [重量] 0.52kg
 [DIN导轨安装用适配器] Q6DIN1

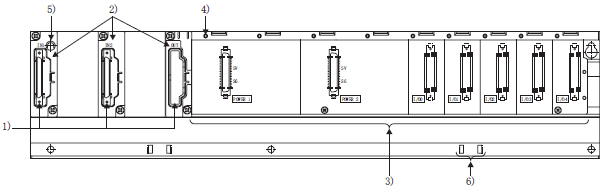

二、Q65WRB各部件名称说明

 1) 扩展电缆连接口
   连接口,用于连接扩展电缆(用于和冗余主基板的信号通讯)。
 2) 基板盖
   扩展电缆连接器的保护盖。进行扩展连接时,应使用一字型螺丝刀等工具插入基板盖上的OUT字符的下部将盖板卸下。
 3) 模块连接槽
   连接槽,用于安装冗余电源模块、I/O模块和智能功能模块。
   对于没有使用的连接槽,请贴上提供的连接器盖或者空模块 (QG60),以防止灰尘进入。
 4) 固定模块螺丝孔螺丝孔,用于固定模块到基板。螺丝尺寸: M3 12
 5) 基板安装孔用于安装此基板到控制面板的孔(用于M4螺丝)。
 6) DIN 导轨适配器安装孔用于安装DIN导轨适配器的孔。


当Q64RP安装到Q65WRB时,请使用序列号高6位为"081103"以后的Q64RP。

如果安装了序列号高6位为"081102"及以前的Q64RP,可能会无法满足一般规格中记载的振动条件。
