三菱CPU模块

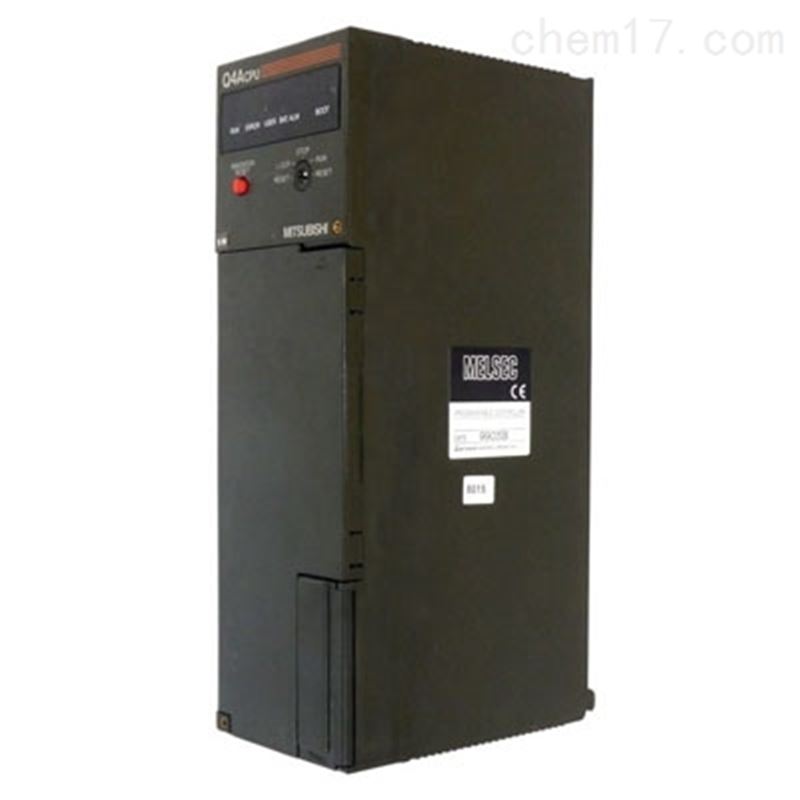

三菱CPU模块Q4ACPU参数说明：输入输出4096点、输入输出软元件8192点、程序容量124k步、基本命令处理速度(LD命令)0.075μs。

三菱CPU模块Q4ACPU产品规格说明
 [I/O控制模式] 刷新模式
 [顺序控制语言] 继电器符号语言，逻辑符号语言，MELSAP3(SFC)
 [处理速度(顺控程序指令)] LD X0 0.075μs 、MOV D0 D1 0.225μs
 [恒定扫描] 5~2000ms(可以以5ms为单位进行设置)
 [程序容量] 安装内存容量(最大2036KB)
 [存储器容量]
  步数：最大124K步   文件数：124本
 [输入输出软元件点数] 8192点(X/Y0~1FFF)
 [输入输出点数] 4096点(X/Y0~FFF)
 [允许瞬时停电时间] 依据电源模块
 [SFC程序]
  . 容量：最多124K
  . 文件数：1个文件(可扫描文件数)
  . 块数：最多320块
  . SFC步数：所有块最多8192步，每块512步
  . 分支数：最多32
  . 同时发生的有效步数：所有块最多1280步，每块256步
  . 运行输出顺控步数：每块最多2k步，每步均无限制
  . 转移条件顺控步数：每块最多2k步，每个转移条件均无限制
 [STEP-RUN功能]
  . 中断
    所有块中断：所有块成批中断设置
    块中断：最多64块
    步中断：最多64步(循环数1~255次)

  . 步跟踪功能(需要存储卡)
    跟踪存储容量：所有块最多48k字节；每个块1至48k字节(1k字节单位)
    触发后的跟踪存储容量：从128字节到块的容量设置
    块：最多12块
    触发步：每个块1步
    执行条件：每次扫描或每次时间
  [步转移WDT功能] 配备有10个定时器
 [DC5V内部消耗电流] 0.9A
 [外形尺寸H*W*D] 250*79.5*100mm
 [重量] 0.8kg
