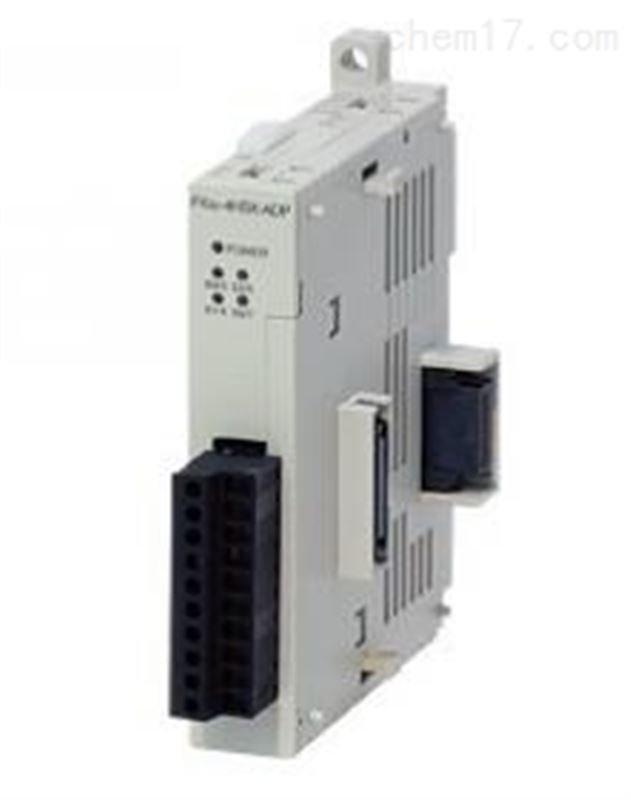

三菱模块

性能规格

控制轴数

独立2轴(2台连接独立4轴控制的可能性)

脉冲输出方式

差动线路驱动方式

脉冲输出形态

脉冲群+方向，正转・逆转求积公式

最大周波数

200千赫

加减速处理

根据顺序程序

控制单元

pulse

定位范围

根据顺序程序

程序语言

顺序程序

位置数据

一点(顺序程序设定)

绝对位置检测(ABS)読出现在值

序列器的使用 ABS命令

输入输出占有分数

FX3U-2HSY-ADP 1台连接了的基本单位输出Y 000，Y 001，Y 002，Y 005使用。

2台连接的好，基本单位的输出Y 1000～Y 007使用。

适用序列

FX3U

质量

0.08公斤

一般规格

周围温度

0 ~ 55℃·····动作时，- 25～75℃・・・・・保存时

相对湿度

5～95% RH(不得结露)・・・・・・动作时

耐振动

DIN导轨安装时

<周波数：10～57 Hz >片振幅：0.035毫米X，Y，Z各个方向10次(合计各80分钟)

DIN导轨安装时

<周波数：57～150 Hz >加速度：4.9米/秒2X，Y，Z各个方向10次(合计各80分钟)

直接安装时

<周波数：10～57 Hz >片振幅：0.075毫米X，Y，Z各个方向10次(合计各80分钟)

直接安装时

<周波数：57～150 Hz >加速度：9.8米/秒2X，Y，Z各个方向10次(合计各80分钟)

耐冲击

147米/秒²，作用时间11 ms，正弦半波脉冲中X，Y，Z各方向3次

耐噪音

噪声电压，Vp 1万- p，噪音宽1μs，上升为一，周期30～100 Hz的噪音模拟器的

耐电压

高输出特殊适配器的输出端子和序列器本体的接地端子间：AC 500 V 1分钟

绝缘电阻

高输出特殊适配器的输出端子和序列器本体的接地端子间：DC 500 V高阻表中5 MΩ以上

使用气氛

腐蚀性，可燃性气体，而是导电性的尘(灰尘)非常不

使用高度

2000米以下

大气压以上加压的环境下，不能使用。故障的可能性。

电源规格

电源电压

DC5V 30毫安(序列的内部供电)

DC 24V 60毫安(序列器的电源供电服务从内部)

输出规格

输出分数

4点

1台连接时：Y 000，Y 001，Y 002，Y 005有被分配。

2台连接时：Y 1000～Y 007有被分配。

(FX3U-2HSY-ADP同样的号码的序列器本体的输出端子不能使用。)

出力形态

正转(基本参数)/逆转(反相)或脉冲(PLS)/方向(DIR)的选择。

输出方式

差动线路激励器输出

输出周波数

200千赫

表示动作

输出ON时LED点灯
