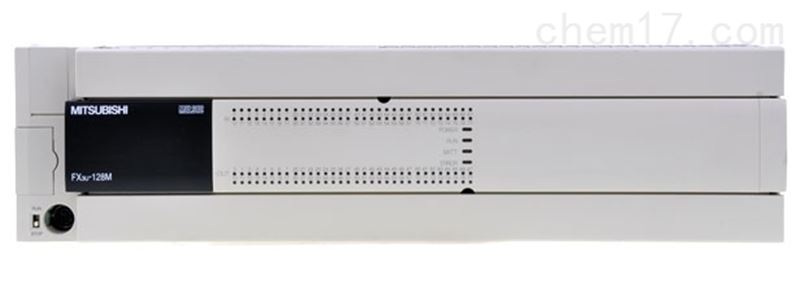

FX3U系列PLC

简要描述:FX3U系列PLC此次新增加了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便。其中通过使用高速输出适配器可以实现最多4轴、最高200kHz的定位控制,通过使用高速输入适配器可以实现最高200kHz的高速计数。

产品目录
相关文章
详细介绍
品牌其他品牌供货周期一周
应用领域环保,化工,电子,电气

FX3U系列是三菱电机适应用户需求开发出来的第三代微型可编程控制器。它在诸多方面进行了增强。
首先,FX3U系列PLC的基本功能得到了大幅度的提升。
1
 CPU处理速度达到了0.065us/基本指令。
2
内置了高达64K步的大容量RAM存储器。
3
通过CC-Link网络的扩展可以实现最多达384点的控制。
4
大幅增加了内部软元件的数量。

集成了多项业界的功能。
1
晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能,并且增加了新的定位指令:带DOG搜索的原点回归(DSZR),中断单速定位(DVIT)和表格设定定位(TBL),从而使得定位控制功能更加强大,使用更为方便。
2
内置6点同时100kHz的高速计数功能。
最后,FX3U系列PLC还专门强化了以下功能。
1
FX3U系列专门增强了通信的功能,其内置的编程口可以达到115.2kbps的高速通信,而且最多可以同时使用3个通信口(包括编程口在内)。
2
FX3U系列此次新增加了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便。其中通过使用高速输出适配器可以实现最多4轴、最高200kHz的定位控制,通过使用高速输入适配器可以实现最高200kHz的高速计数。

【基本性能大幅提升】
·CPU
处理速度达到了0.065us/基本指令。
·
内置了高达64K步的大容量RAM存储器。
·
大幅增加了内部软元件的数量。
·
强化了指令的功能,提供了多达209条应用指令,包括像与三菱变频器通讯的指令,CRC计算指令,产生随机数指令等等。

【集成业界的功能】
·
晶体管输出型的基本单元内置了3轴独立最高100kHz的定位功能,并且增加了新的定位指令:带DOG搜索的原点回归(DSZR),中断单速定位(DVIT)和表格设定定位(TBL),从而使得定位控制功能更加强大,使用更为方便。
·
内置6点同时100kHz的高速计数功能,双相计数时可以进行4倍频计数。


【强大的扩展性】
·
增强了通信的功能,其内置的编程口可以达到115.2kbps的高速通信,而且最多可以同时使用3个通信口(包括编程口在内)。
·
新增了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便,在FX3U的左侧最多可以连接10台特殊适配器。
其中通过使用高速输入适配器可以实现最多8路、最高200kHz的高速计数。通过使用高速输出适配器可以实现最多4轴、最高200kHz的定位控制,继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。
·
通过CC-Link网络的扩展可以实现最多达384点(包括远程I/O在内)的控制。
·
可以选装高性能的显示模块(FX3U-7DM
可以显示用户自定义的英文、数字和日文汉字信息,最多能够显示:半角16个字符(全角8个字符)× 4行。在该模块上可以进行软元件的监控、测试,时钟的设定,存储器卡盒与内置RAM间程序的传送、比较等操作。另外,还可以将该显示模块安装在控制柜的面板上。


三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高,FX3U的定位功能主要有以下几点:
一、PLC主体的脉冲输出由两个增加到三个
三菱小型可编程控制器FX系列(FX3U之前产品: FX1SFX1NFX2N)主体脉冲输出功能为Y0Y1两个(其中FX1SFX1N100KHzFX2N20KHz),最新产品FX3U在此项功能方面增加到三个,分别为Y0Y1Y2,频率为100KHz。
二、定位指令增加
FX3U
除之前的FX系列的定位指令ABSZRNPLSVDRVIDRVA等指令外,还增加了DSZR(带DOG搜索的原点回归),DVIT(中断定位),TBL(表格定位)。
三、可扩展高速脉冲输出模块FX3U-2HSY-ADP用于定位
FX3U
可在其主体左侧扩展最高为200KHz的脉冲输出模块FX3U-2HSY-ADP,用于连接差动输入型的的伺服电机,最多可扩展2个模块,4个独立轴。
四、可扩展定位模块FX3U-20SSC-H模块用于定位
此模块用三菱专用SSCNET总线连接,需连接三菱伺服MR-J3B型伺服,可进行2轴插补,用专用软件FX-Configurator-FP进行伺服参数设置及定位设定。
五、可连接FX系列之前的定位模块
FX
之前的特殊模块FX2N-1PG-EFX2N10PGFX-10GMFX-20GM等模块可以和FX3U一起使用。
FX3U
系列主机:

FX3U-128MR-ES-A              64输入/64 继电器输出(AC电源)

FX3U-128MT-ES-A              64输入/64 晶体管输出(AC电源)
FX3U-80MR-ES-A               40
输入/40 继电器输出(AC电源)

FX3U-80MT-ES-A               40输入/40晶体管输出(AC电源)
FX3U-64MR-ES-A               32
输入/32 继电器输出(AC电源)

FX3U-64 MT-ES-A               32输入/32晶体管输出(AC电源)
FX3U-48MR-ES-A               24
输入/24 继电器输出(AC电源)

FX3U-48 MT-ES-A               24输入/24晶体管输出(AC电源)
FX3U-32MR-ES-A               16
输入/16 继电器输出(AC电源)

FX3U-32 MT-ES-A               16输入/16晶体管输出(AC电源)
FX3U-16MR-ES-A               8
输入/8 继电器输出(AC电源
)
FX3U-16 MT-ES-A               8
输入/8晶体管输出(AC电源)

FX3U-128MT/ES-A 基本单元,内置64入/64出(晶体管),AC电源
