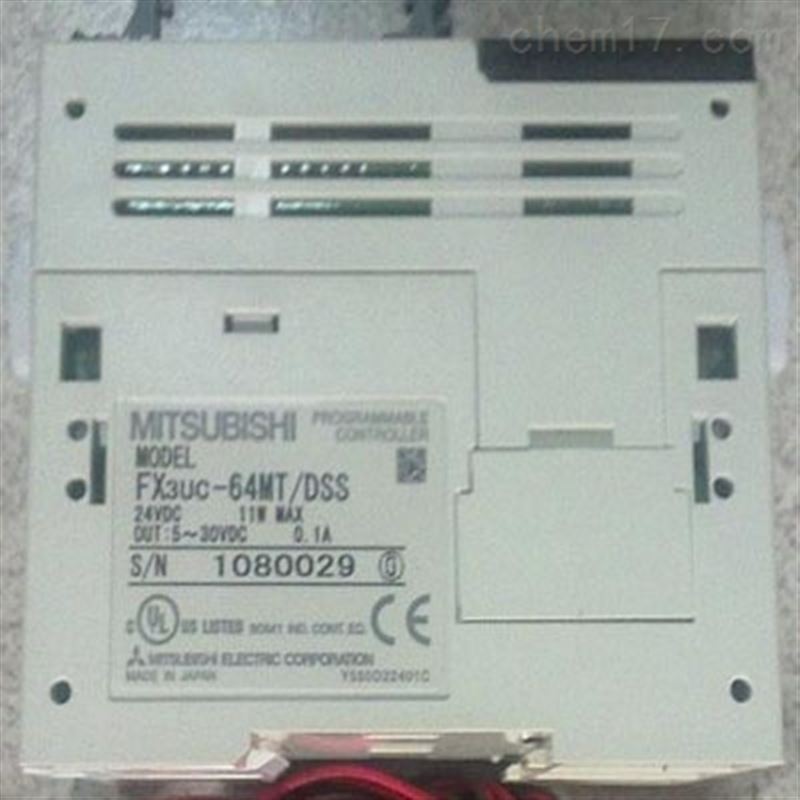

FX3UC-64MT/DSS  FX3UC-64MT-DSS  是三菱FX3UC系列PLC，是FX3U系列的紧凑型PLC，32点DC24V漏型/源型输入，32点晶体管源型输出。本公司主营三菱PLC，三菱FX1S、FX1N、FX2N、FX3U、三菱Q系列PLC、三菱A系列PLC，FX3UC-64MT/DSS批发销售！FX3UC-64MT/DSS价格，FX3UC-64MT价格，三菱PLC FX3UC-64MT/DSS用户手册，FX3UC-64MT用户手册。

【FX3UC-64MT/DSS电源规格】
 ◆ 电源电压:DC24V +20% -15%纹波(p-p) 5%以内
 ◆ 允许瞬时停电时间:对5ms以下的瞬时停电会继续运行
 ◆ 电源保险丝:125V 3.15A
 ◆ 冲击电流:最大30A 0.5ms/DC24V
 ◆ 消耗功率(W):11
 ◆ DC5V内部供电电源(mA):480

【FX3UC-64MT/DSS  DC24V漏型/源型输入规格】
 ◆ 输入形式：DC24V漏型/源型输入
 ◆ 输入点数：32点
 ◆ 输入连接方式：连接器
 ◆ 输入信号电压：DC24V +20% -15%纹波(P-P)  5%以内
 ◆ 输入阻抗：3.9KΩ(X000~X005);3.3KΩ(X006~X007);4.3KΩ(X010以后);
 ◆ 输入信号电流：6mA/DC24V (X000~X005);7mA/DC24V (X006~X007);5mA/DC24V (X010以后);
 ◆ 输入灵敏度电流：
    OFF->ON 3.5mA(X000~X005);4.5mA(X006~X007);3.5mA(X010以后);
    ON->OFF 1.5mA
 ◆ 输入响应时间：约10ms
 ◆ 输入信号形式：
    漏型输入时:无电压触点输入或是NPN集电极开路型晶体管
    源型输入时:无电压触点输入或是PNP集电极开路型晶体管
 ◆ 回路隔离：光耦隔离
 ◆ 输入动作显示：输入接通时LED灯亮
 ◆ FX3UC-64MT/DSS输入回路的结构图

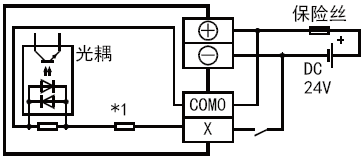

    漏型输入回图：

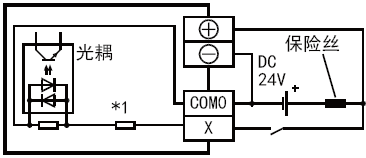

    源型输入回图：


 ◆ 高速计数器功能
    硬件计数器:通过硬件执行计数的计数器。
    软件计数器:通过CPU的中断处理执行计数的计数器。
 ◆ 输入中断(I00口~I50口):可编程控制器(基木单元)的输入中，有输入中断(输入延迟中断功能)中断输入为6点。
 ◆ 脉冲捕捉:有脉冲捕捉功能，脉冲捕捉输入为8点(M8170~M8177)

【FX3UC-64MT/DSS晶体管源型输出规格】
 ◆ 输出形式：晶体管漏型输出
 ◆ 输出点数：32点
 ◆ 输出连接方式：连接器
 ◆ 外部电源：DC5~30V
 ◆ 最大电阻负载：0.3A/1点(Y000~Y003),0.3A/1点(Y004以后)
 ◆ 最大电感性负载：7.2W/1点DC24V (Y000~Y003),2.4W/1点DC24V(Y004以后)
 ◆ 开路漏电流：0.1mA以下/DC30V
 ◆ ON电压：1.5V以下
 ◆ 输出响应时间：
      Y000~Y002：5μs以下/10mA以上(DC5~24V)
      Y003以后：0.2ms以下/100mA (DC24V时)
 ◆ 回路隔离：光耦隔离
 ◆ 输出动作显示：光耦驱动时LED灯亮

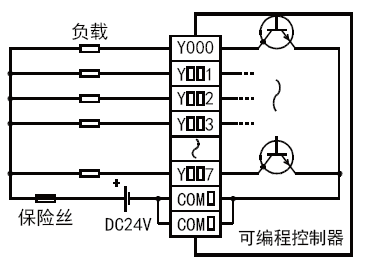

 ◆ FX3UC-64MT/DSS输出回路的结构图：
