三菱PLC

三菱PLC是三菱FX3UC系列PLC，是FX3U系列的紧凑型PLC，8点DC24V漏型输入，8点晶体管漏型输出。

【FX3UC-16MT/D三菱PLC 电源规格】
 ◆ 电源电压:DC24V +20% -15%纹波(p-p) 5%以内
 ◆ 允许瞬时停电时间:对5ms以下的瞬时停电会继续运行
 ◆ 电源保险丝:125V 3.15A
 ◆ 冲击电流:最大30A 0.5ms/DC24V
 ◆ 消耗功率(W):6
 ◆ DC5V内部供电电源(mA):600

【FX3UC-16MT/D DC24V漏型输入规格】
 ◆ 输入形式：DC24V漏型输入
 ◆ 输入点数：8点
 ◆ 输入连接方式：连接器
 ◆ 输入信号电压：DC24V +20% -15%纹波(P-P)  5%以内
 ◆ 输入阻抗：3.9KΩ(X000~X005);3.3KΩ(X006~X007)
 ◆ 输入信号电流：6mA/DC24V (X000~X005);7mA/DC24V (X006~X007)
 ◆ 输入灵敏度电流：
    OFF->ON 3.5mA(X000~X005);4.5mA(X006~X007)
    ON->OFF 1.5mA
 ◆ 输入响应时间：约10ms
 ◆ 输入信号形式：无电压触点输入或是NPN集电极开路型晶体管
 ◆ 回路隔离：光耦隔离
 ◆ 输入动作显示：输入接通时LED灯亮

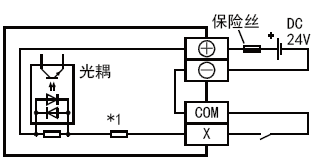

 ◆ 输入回路的结构图


【FX3uc-16MT/D晶体管漏型输出规格】
 ◆ 输出形式：晶体管漏型输出
 ◆ 输出点数：8点
 ◆ 输出连接方式：连接器
 ◆ 外部电源：DC5~30V
 ◆ 最大电阻负载：0.3A/1点(Y000~Y003),0.3A/1点(Y004以后)
 ◆ 最大电感性负载：7.2W/1点DC24V (Y000~Y003),2.4W/1点DC24V(Y004以后)
 ◆ 开路漏电流：0.1mA以下/DC30V
 ◆ ON电压：1.5V以下
 ◆ 输出响应时间：
      Y000~Y002：5μs以下/10mA以上(DC5~24V)
      Y003:FX3uc-口口MT/D 0.2ms以下/100mA (DC24V时)
      Y004以后：0.2ms以下/100mA (DC24V时)
 ◆ 回路隔离：光耦隔离
 ◆ 输出动作显示：输入接通时LED灯亮
 ◆ 输出回路的结构图：

FX3UC-16MT/D外形尺寸(H*W*D):90*34*74
FX3UC-16MT/D重量:0.2kg
FX3UC-16MT/D面价价格：5180.00
