三菱PLC智能功能模块

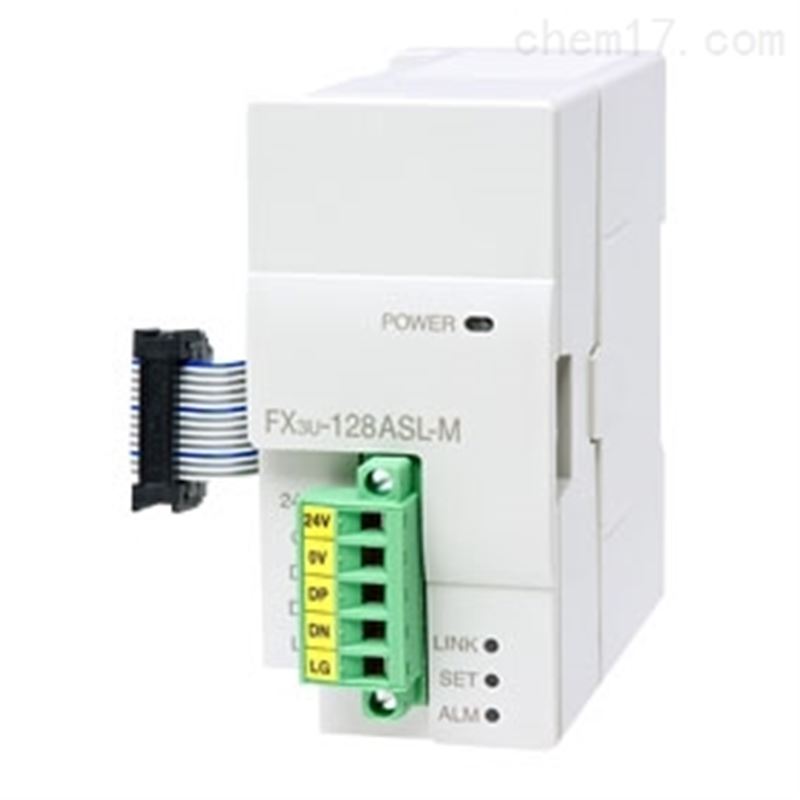

FX3U-128ASL-M参数说明：AnyWire ASLINK智能功能模块
三菱PLC智能功能模块FX3U-128ASL-M产品规格/参数说明：
  传输频率：27.0kHz
  传输方式：DC电源重叠总体框架.周期的方式
  连接形式：总线格式(多点法，T型分支方法，树枝系统)
  传输协议：专用协议(AnyWireASLINK)
  错误控制方式：双重核对方式
  连接I/O点数：最大128点
  连接台数：最大128台
  每个系统的最大输入点数：
     从属单位的输入输出分数分数+从属单位的≦128点
     系统可利用的远程I/O点数开始、设定输入输出占用的占数(输入的优先分配)
  三菱PLC智能功能模块RAS功能：传输线断线位置检测、短路检测、电源降低检测功能
  AnyWireASLINK传送线：
     .UL对应通用2线电缆(VCTF，VCT 1.25mm平方，0.75mm平方，额定温度70℃以上)
     .UL对应通用电线(1.25mm平方，0.75mm平方，额定温度70℃以上)
     .专用扁平电缆(1.25mm平方，0.75mm平方，额定温度90℃)
  DC24V电源线
     .UL对应通用2线电缆(VCTF，VCT0.75~2.0mm平方，额定温度70℃以上)
     .UL对应通用电线(0.75~2.0mm平方，0.75mm平方，额定温度70℃以上)
     .专用扁平电缆(1.25mm平方，0.75mm平方，额定温度90℃)
  单元通信：MOV指令等直接FROM/TO命令
  占用点数：8点
  可连接基本单台数：1台
  适用系列：FX5U，FX5UC，FX3G(Ver.1.00以上)，FX3U(Ver.2.20以上)，FX3GC(Ver.1.40以上)，FX3UC(Ver.2.20以上)
  FX3U-128ASL-M重量：0.2kg
  内部电源：DC5V 130mA(单元内部供电)
  AnyWireASLINK通信用外部电源：
    电压：DC 21.6~27.6V(DC24V-10~+15%)脉冲电压0.5Vp-p以下
    推荐电压：DC电压26.4 V(DC24V+10%)
    消费电流(FX3U-128ASL-M的通信回路部):100mA
    传输线供给电流：MAX 2A(详细FX3U-128ASL-M用户手册请参照)
 FX3U-128ASL-M外形尺寸：90(H)*43(W)*87(D)
