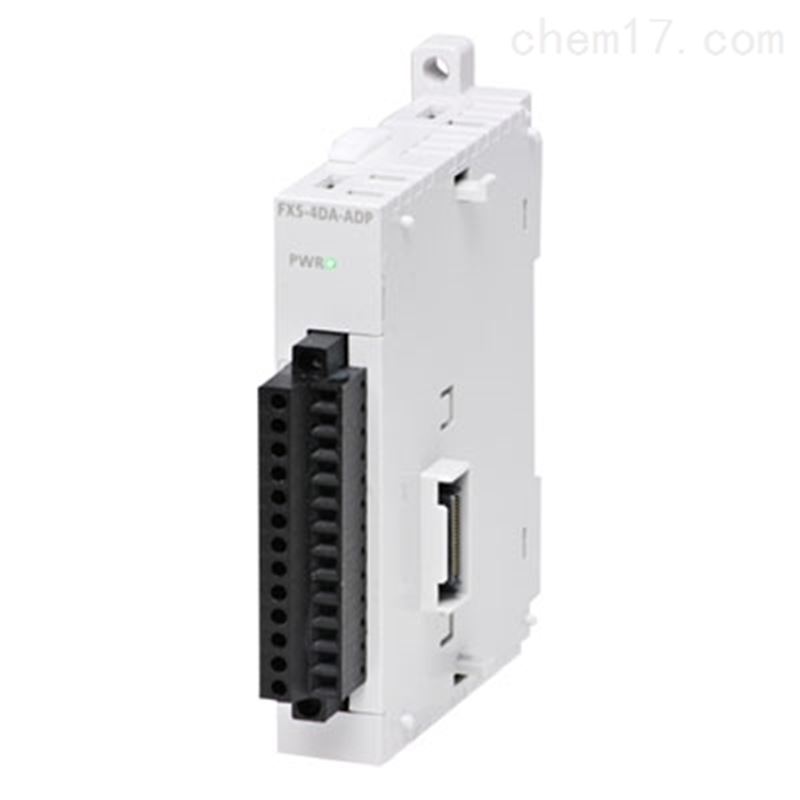

三菱PLC模块量输出模块

FX5-4DA-ADP参数说明：欧洲端子台连接、4通道模拟量输出
三菱PLC模块量输出模块 FX5-4DA-ADP模拟量输出模块产品规格说明
【模拟量输出点数】4点(4通道)
【数字输入】14位二进制
【模拟量输出电压】DC-10~+10V(外部负载电阻值lk~1MΩ)
【模拟量输出电流】DC0~20mA(外部负载电阻值0~500Ω)
【三菱PLC模块量输出模块输出特性，分辨率】
  ┌────────┬──────┬──────┐
  │模拟量输出范围  │数字输入值  │分辨率      │
  ├──┬─────┼──────┼──────┤
  │电压│0~10V     │0~16000     │625μV      │
  │    ├─────┼──────┼──────┤
  │    │0~5V      │0~16000     │312.5μV    │
  │    ├─────┼──────┼──────┤
  │    │1~5V      │0~16000     │250μV      │
  │    ├─────┼──────┼──────┤
  │    │-10~+10V  │-8000~+8000 │1250μV     │
  ├──┼─────┼──────┼──────┤
  │电流│0~20mA    │0~16000     │1.25μA     │
  │    ├─────┼──────┼──────┤
  │    │4~20mA    │0~16000     │1μA        │
  └──┴─────┴──────┴──────┘
【精度(数字输出值的最大值的精度)】
   环境温度25±5℃:±0.1%(电压±20mV，电流±20μA)以内
   环境温度0~550C:±0.2%(电压±40mV,电流±40μA)以内
【绝缘方式】输出端子与PLC之间光耦绝缘、输出端子通道间非绝缘
【输入输出占用点数】0点(不占用点数)
【适用CPU模块】FX5U:Ver.1.010~、FX5UC:Ver.1.010~
【外部供电(D/A转换回路)】DC24V +20%/-15% 160mA
【内部供电(接口)】DC5V 10mA
【外形尺寸H*W*D[mm]】90*17.6*74

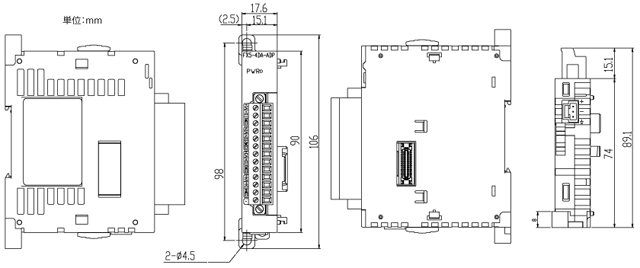

    FX5-4DA-ADP外形尺寸图：


【重量】0.1kg
