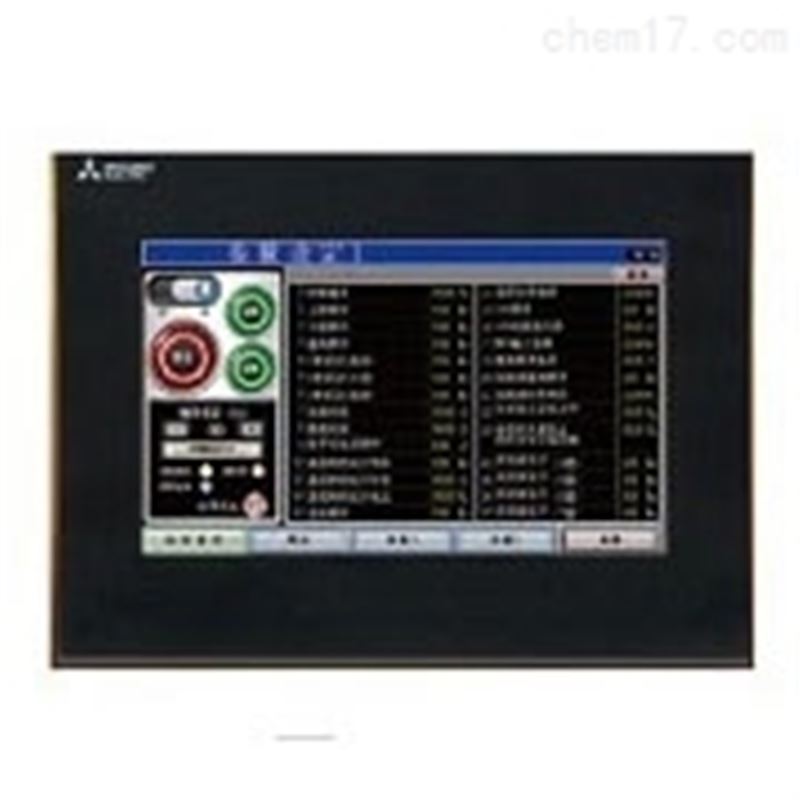

三菱7寸触摸屏

简要描述:GS2107-WTBD-N三菱7寸触摸屏绝缘电阻:DC500V 兆欧表测得10MΩ以上(GOT的所有电源端子<=>GOT的接地端子之间)

产品目录
详细介绍
品牌其他品牌产地类别国产

GS2107-WTBD-N 三菱7寸经济型触摸屏(三菱人机界面)

三菱7寸触摸屏主要功能:
    1、分辨率:WVGA 800*480
    2、程序容量:9MB
    3、显示:TFT彩色液晶 65536色
    4、对应RS-422,RS-232
内置Ethernet
    6、内置USB
    7、搭载SD卡槽
    8、IP65F耐环境保护构造
    9、可竖直显示


三菱触摸屏GS2107-WTBD电源规格:
    输入电源电压:DC24V(+10%,-15%)波纹电压200mA以下
    消费电力:6.5W以下271mA/24V 背光灯OFF时 3.8W以下(158mA/24V)
    冲击电流:17A以下(6ms、25℃、最大负载时)
    允许瞬停时间:5ms以内
    抗噪声性能:遵从IEC61000-4-4 2kV(电源线)
    可承受电压:AC350V 1分钟(GOT的所有电源端子<=>GOT的接地端子之间)
    绝缘电阻:DC500V 兆欧表测得10MΩ以上(GOT的所有电源端子<=>GOT的接地端子之间)

三菱7寸触摸屏GS2107-WTBD-N性能规格:
1、显示部分:
      种类:TFT彩色液晶
      画面尺寸:7寸 7吋 7"
      分辨率:800*480
      显示尺寸:W155*H86.5[mm](横置显示时)
      显示字符数:16点字体时:50字*30行(全角)(横置显示时)
      显示色:65536色
2、背光灯
      LED方式(不可以更换)
      可以设置背光灯OFF/屏幕保护时间
3、触摸面板
     方式:模拟电阻膜方式
      触摸键尺寸:最小2*2[点](每个触摸键)
      同时按下:不可同时按下(仅可触摸1点)
      寿命:100万次(操作力0.98N以下)
4、存储器
      C驱动器:内置快闪卡9M字节
      寿命:10万次

5   内置接口
     RS-422:RS-422, lch
                传送速度:115200/57600/38400/19200/9600/4800bps
                连接器形状:D-Sub 9针(母)
                用途:连接设备通讯用
                终端电阻:330Ω固定
      RS-232:RS-232, lch
                传送速度:115200/57600/38400/19200/9600/4800bps
                连接器形状:D-Sub 9针(母)
                用途:连接设备通讯用、条形码阅读器用
                 连接计算机用(软件包数据上载/下载、FA透明功能)
       以太网:数据传送方式:100BASE-TX、10BASE-T、1ch
                     连接器形状:RJ-45(模块插孔)
                     用途:连接设备通讯用、网关功能用
                    连接计算机用(软件包数据上载/下载、FA透明功能)
          USB:依据串行USB(全速12Mbps)标准、lch
                     连接基形伏:Mini-B
                       连接计算机用(软件包数据上载/下载、FA透明功能)
         SD卡:依据SD规格1ch
                     支持存储卡:SDHC存储卡、SD存储卡
                     用途二软件包数据上载/下载、日志数据保存
6、蜂呜器输出:单音色(长/短/无可调整)
7、保护构造:IP65F(仅面板正面部分)
8、质量:约0.9kg(不包括安装用的金属配件)
9、对应软件包(GT Designer3的版本):Version 1.105K以后

GS2107-WTBD外形尺寸:W206 * H155 * D50[mm]

GS2107-WTBD面板开孔尺寸:W191 * H137[mml(横向显示时)
