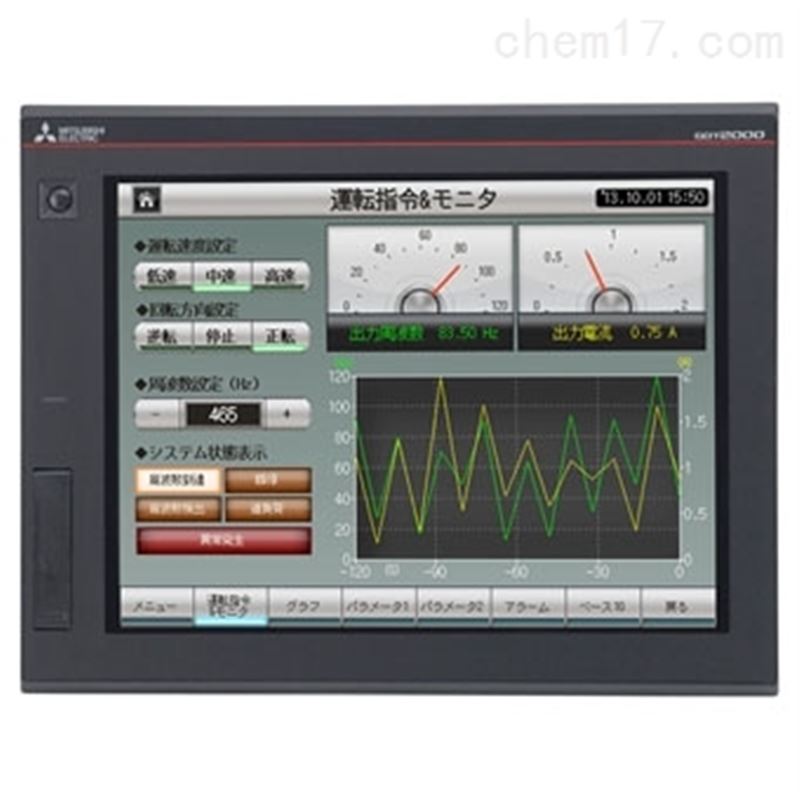

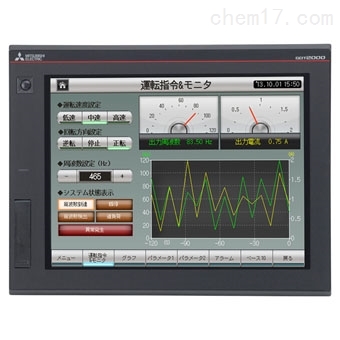

三菱触摸屏12.1寸

GT2712-STBD三菱触摸屏12.1寸性能规格：
 [显示部*1*2]
     显示软元件:TFT彩色液晶屏
     GT2712-STBD画面尺寸:12.1寸
     GT2712-STBD分辨率:SVGA:800*600点
     显示尺寸:246(9.685)(W)*184.5(7.264)(H) mm(inch)
     显示字符数:
          16点阵标准字体时:50字*37行(全角)
          12点阵标准字体时:66字*50行(全角)
     显示颜色:65536色
     亮度调节:32级
     背景灯:LED(不能更换)
     背景灯寿命*3:约60000小时(使用环境温度25℃，显示亮度50%时的时间)

 [触摸屏*4]
     方式:模拟电阻膜方式
     键尺寸:最小2*2点(每键)
     同时按下:最大2点
     寿命:100万次以上(操作力度0.98N以下)

 [人体感应器]
     检测距离:无
     检测温度：元
 [用户存储器容量]
     用户存储器容量：存储用存储卡(ROM):57MB、动作用存储卡(ROM):128MB
     寿命(写入次数)：10万次
 [内部时钟精度]±90秒/月(环境温度25℃)
 [电池]GT11-50BAT型锂电池，环境温度25℃约5年(寿命)

 [内置接口]
 RS-232
        lch:115200/57600/38400/19200/9600/4800bps
   接口形状:D-sub9针(公)

 RS-422/485
        lch:115200/57600/38400/19200/9600/4800bps
   接口形状:D-sub9针(母)

 以太网:
    lch数据传送方式:10BASE-T/100BASE-TX
           接口形状:RJ-45(模块插头)

 USB(host):最大传送速度--High-Speed 480Mbps接口形状:USB-A
   2ch(前面/背面)(GT2712-STBA，GT2712-STBD)
    lch(背面)(GT2712-STWA，GT2712-STWD)

 USB(设备):最大传送速度--High-Speed 480Mbps 接口形状:USB Mini-B
  lch(前面)(GT2710-STBA，GT2710-STBD，GT2710-VTBA，GT2710-VTBD)
  lch(背面)(GT2710-VTWA，GT2710-VTWD)
 SD卡:lch支持SDHC(最大32GB)
 扩展接口:通讯模块/选项模块安装用
 扩展辅助接口:选项模块安装用
 侧面接口:通讯模块安装用
 蜂鸣器输出:单音(音程、音长可调整)
 POWER LED:发光色:2色(蓝色、橙色)
 保护结构:正面:IP67F*5柜内:IP2X
 GT2712-STBD外形尺寸:316(12.44)(W)*246(9.55)(H)*52(2.05)(D) mm(inch)
 GT2712-STBD面板开口尺寸/GT2712-STBD开孔尺寸:302(11.89)(W)*228(8.98)(H) mm(inch)
 重量(安装配件除外):2.4KG
 对应软件包：GT Works3 Versionl.108N以后

 备注：
 *1、基于液晶面板的特性，有时会出现亮点(常亮的点)和暗点(常暗的点).
    液晶面板由大量显示元件构成，无法100%确保不发生亮点和暗点.
    而且，由于液晶面板的个体差异，可能会出现色调不同、亮度不均匀、闪烁等现象。
    这些现象由产品的特性所决定，并非产品不良或故障，敬请谅解。
 *2、受到震动、撞击、或在特定显示颜色下有时会出现闪烁。
 *3、将屏幕保护背景灯设置为OFF，可以防止烧损显示部分，延长背景灯的寿命。
 *4、使用触控笔时的寿命为10万次。请使用符合以下规格的产品。
   ·材质:聚缩醛树脂·前端半径:0.8mm以上
 *5、对USB防护罩的PUSH记号进行压实、锁止操作即可对应IP67F。(在USB防护罩打开的状态下，保护构造为IP2X)
 *6、不保证适合客户的所有环境。此外，在长时间有油、化学品的环境中或充满油雾的环境中可能会无法使用。

GT2712-STBD输入电源DC24V
电源电压：DC24V(+25%，-20%)
耗电量：
   最大负载时：45W以
   本体单体:18W以下
   本体单体 背景灯熄灭时:8W以下
冲击电流:5A以下(2ms、环境温度250C、最大负载时)
容许瞬停时间:10ms以内
噪声耐量：噪声电压1500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器
耐电压：电源端子总括-地线间AC350V 1分钟
绝缘电阻：电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
适用电线尺寸:0.75mm2~2mm2
适用压接端子:M3螺栓用的压接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
适合的紧固扭矩(端子排端子螺栓):0.5N.m~0.8N.m

三菱触摸屏12.1寸 GT2712-STBD一般性规格：
便用环境温度*1：0℃~55℃*2
保存环境温度：－20~60℃
使用环境湿度:10%RH~90%RH,无结露*2
保存环境湿度:10%RH~90%RH,无结露*2
抗振：适用JIS B 3502, IEC61131-2
   有断续的振动时:
       频率(5~8.4Hz);加速度(无);单侧振幅(3.5mm);扫描次数(X,Y,Z各方向10次)
       频率(8.4~150Hz);加速度(9.8m/S2);单侧振幅(无);扫描次数(X,Y,Z各方向10次)
   有连续的振动时:
       频率(5~8.4Hz);加速度(无);单侧振幅(1.75mm);扫描次数(无)
       频率(8.4~150Hz);加速度(4.9m/S2);单侧振幅(无);扫描次数(无)
抗冲击：适用JIS B 3502, IEC 61131-2 147m/s2(15G) X,Y,Z方向各3次
使用环境：无油烟、腐蚀性气体、可燃性气体，一般尘埃不严重无阳光直射(保存时也相同)
使用海拔*3：2000m以下
安装场所：控制柜内
过电压类别*4：Ⅱ以下
污染度*5:2以下
冷却方式：自冷
接地：D类接地(第3类接地)，无法接地时连接至控制柜上

备注：
*1、使用环境温度为设置了GOT的控制柜内部的温度.
*2、安装了多媒体模块(GT27-MMR-Z), MELSECNET/H通讯模块(GT15-J71LP23-25，GT15-J71BR13)，CC-Link通讯模块(GT15-J61BT13)时，一般规格的使用环境温度需低于左侧最大温度50C。
*3、请勿在海拔0m的大气压以上的气压环境下使用或保存。
    如在上述环境中使用，可能会出现误动作。
    向控制柜内加压进行吹气清扫后，气压可能会导致表面的保护膜浮起从而影响到角到漠面板的灵敏度，甚至保护膜可能会脱落.
*4、表示假定该机器连接在公共配电网到内部机械装置的哪一处配电部。
    II类，适用于由固定设备供电的机器等。
    额定电压不超过300V的机器的城断甭电压为2500V,
*5、表而亥机器使用环境中的导电性物质的发生率的指标。污染度2是指，只发生非导电性污染，根据条件可能会因凝结而发生暂时性导电的环境。
