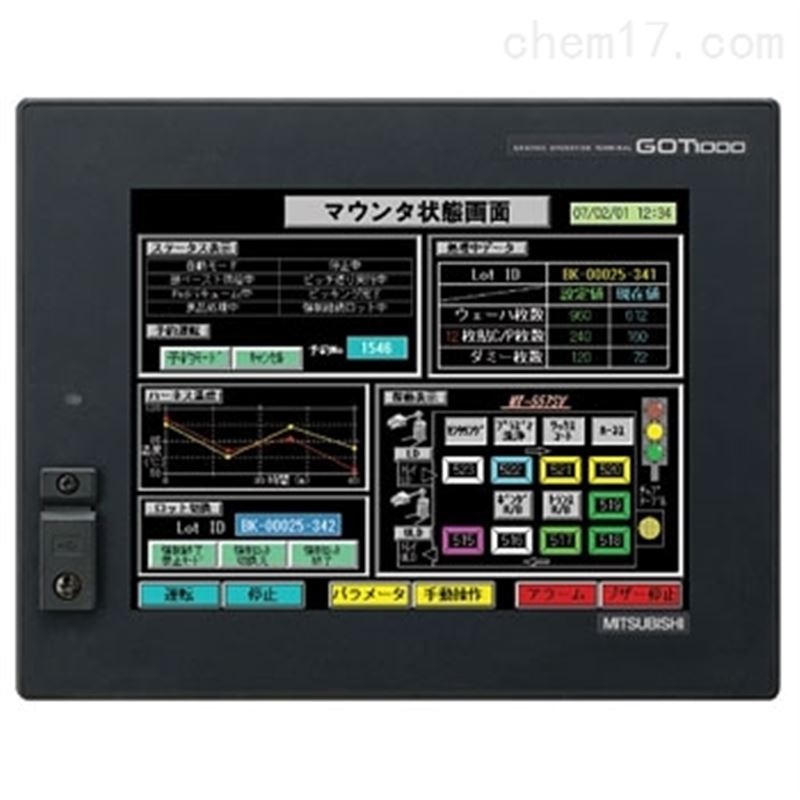

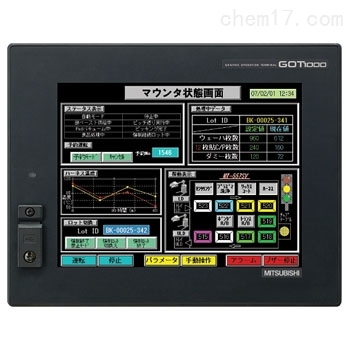

GT15型8.4寸三菱触摸屏,GT1562-VNBD价格(面价)27960,GT1562-VNBD适用软件GT Works3 1.17T版本或更高。
GT1562-VNBD参数说明:8.4寸、VGA[640*480]、TFT彩色液晶屏、16色、内存5MB、DC电源型、USB/RS-232/CF卡
三菱触摸屏 GT1562-VNBD 产品规格详细说明
【显示部】
◆ 显示软元件:TFT彩色液晶屏
◆ 画面尺寸:8.4寸
◆ GT1562-VNBD分辨率:VGA[640*480]
◆ GT1562-VNBD显示尺寸:171(W)*128(H) mm
◆ 显示字符数:
16点阵标准字体时:40字*30行(全角)
12点阵标准字体时:55字*40行(全角)
◆ 显示颜色:16色
◆ 可视角度:左右各45度、上20度、下20度
◆ 液晶亮度:150[cd/m平方]
◆ 亮度调节:4级
◆ 背景灯:冷阴极荧光管(可更换),带背光关闭检测功能。可设定背光关闭时间和屏保时间
【触摸屏】
◆ 方式:矩阵电阻式触控屏
◆ 触摸健数:1200个/1画面(30行*40列)
◆ 按键尺寸:最小16*16点(每键)
◆ 同时按下:最大2点
◆ 寿命:100万次以上(操作力度0.98N以下)
【用户存储器容量】内置闪存5Mb,用于保存工程数据、OS存储用
【电池】GT15-BAT型锂电池,环境温度25℃约5年(寿命)
【内置接口】
◆ RS-232
1个通道
传输速度:115200/57600/38400/19200/9600/4800bps
接口形状:D-sub 9针(公头)
用途:与相连设备进行通信、连接到个人计算机
◆ USB:lch 最大传送速度--全速12Mbps、设备1通道
接口形状:USB Mini-B
用途:连接到个人计算机
◆ SD卡:lch 连接器形状TYPEI
◆ 选项功能板:1通道用于可选功能板的安装
◆ 扩展单元:2通道用于通信单元/可选单元的安装
【蜂鸣器输出】单音(音长可调整)
【保护结构】 JEM11030 前部符合IP65f标准,面板内部符合IP2X标准
【面板开口尺寸】241(W)*190(H)*52(D) mm
【面板切割尺寸】227(W)*176(H)mm
【重量(安装配件除外)】1.9KG
【GT1562-VNBD电源规格】
◆ 输入电源:DC24V
◆ 电源电压:DC24V(+25%、-20%)
◆ 耗电量:
通常:41W以下(1790mA/DC24V)
背景灯熄灭时:30W以下(1250mA/DC24V)
◆ 冲击电流:115A以下(1ms,最大负载时)
◆ 容许瞬停时间:10ms以内
◆ 噪声耐量:噪声电压500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器
◆ 耐电压:电源端子和接地之间DC500V 1分钟
◆ 绝缘电阻:电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
◆ 适用电线尺寸:0.75mm2~2mm2
◆ 适用压接端子:M3螺栓用的压接端子RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
◆ 适合的紧固扭矩(端子排端子螺栓):0.5N.m~0.8N.m
