品牌 | 其他品牌 | 产地类别 | 国产 |
---|

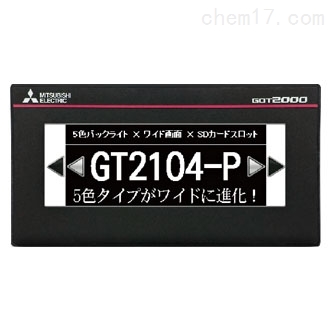

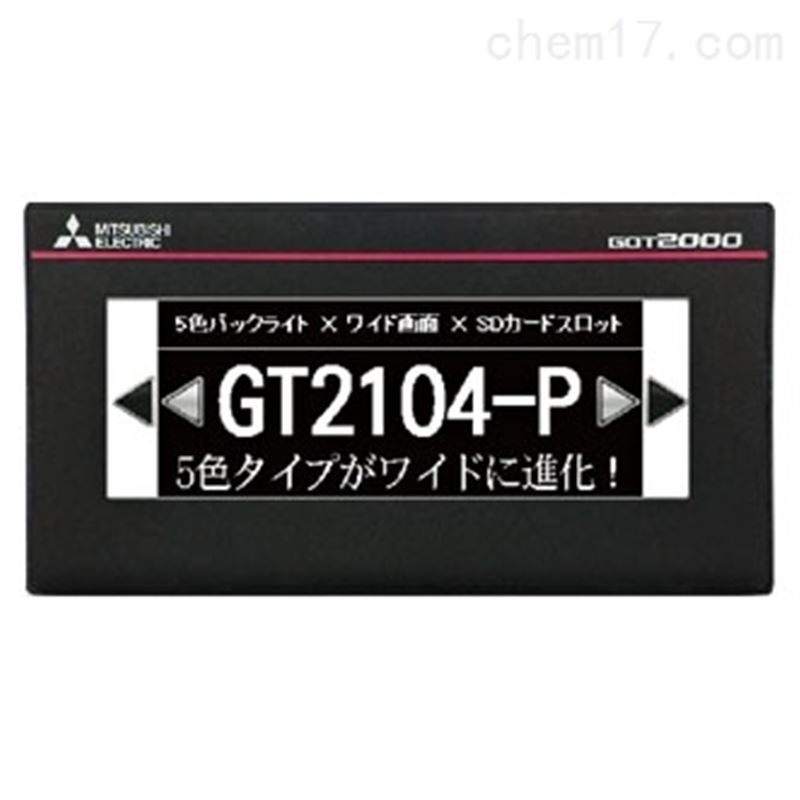

三菱触摸屏GT2104-PMBD参数说明:4.5寸、384*128点、TFT单色(白/黑)液晶、背光5色LED(白/绿色/粉红/橙/红)、内存6MB、DC24V、RS-422/485/Ethernet接口
GT2104-PMBD规格 GT2104 PMBD性能 GT2104-PMBD参数 GT2104-PMBD尺寸 GT2104-PMBD价格 GT2104-PMBD功能 GT2104-PMBD用户手册
三菱触摸屏GT2104-PMBD性能规格详细说明:
1、显示部
显示软元件:TFT单色(白/黑)液晶
画面尺寸:4.5寸
分辨率:384*128点
显示尺寸:109.4(W)*36.5(H)[mm]
显示字符数:
16点阵标准字体时:24字*8行(全角)
12点阵标准字体时:32字*10行(全角)
显示颜色:单色(白/黑) 32调节,光5色LED(白/绿色/粉红/橙/红)
亮度调节:32级
登录最大画面数:2048画面
2、背景灯
种类:5色LED(不可换)
颜色:白/绿色/粉红/橙/红
寿命:约50000小时(使用环境温度25℃,显示亮度50%时的时间)
3、触摸屏
方式:模拟电阻膜方式
键尺寸:最小2*2点
同时按下:1点
寿命:100万次以上(操作力度0.98N以下)
4、用户存储器容量
内存容量:存储器(ROM)6MB
寿命(写入次数):10万次
5、电池
类型:GT11-50BAT 锂电池
寿命:约5年(环境温度:25℃)
6、内置接口
RS-422/485(兼用) l通道 11520057600384001920096004800bps 接口形状:连接器端子台5针
Ethernet:1通道 数据传送方式为10BASE-T100BASE-TX 接口形状:RJ-45(模块插头)
USB(设备):lch最大传送速度--Full-Speed 12Mbps 接口形状:USB Mini-B
SD卡:lch支持SDHC(最大32GB)
7、GT2104-PMBD输入电源DC24规格
电源电压:DC24(+10%,-15%)
耗电量:
最大负载时:2.9W以下
背光灯熄灭时:2.2W以下
冲击电流:30A以下(1ms、环境温度250C、最大负载时)
容许瞬停时间:5ms以内
8、GT2104-PMBD其它规格
蜂鸣器输出:单音(音长可调整)
保护结构:正面:IP67F 柜内:IP2X
GT2104-PMBD外形尺寸:145(W)*76(H)*32.5(D)mm
GT2104-PMBD面板开口尺寸 GT2104-PMBD开孔尺寸:137(W)*66(H)
重量(安装配件除外):0.3kg
对应软件包:GT Works3 Versionl.108N以后
噪声耐量:噪声电压1000Vp-p、噪声幅度1μs、通过噪声频率为30~100Hz的噪声模拟器
耐电压:电源端子总括-地线间AC500V 1分钟
绝缘电阻:电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上
适用电线尺寸:
单线:
单线0.14~1.5mm2(AWG26~AWG16)
绞线0.14~1.0mm2(AWG26~AWG16)
双线:
单线0.14~0.5mm2(AWG26~AWG20)
绞线0.14~0.2mm2(AWG26~AWG24)
适用压接端子:AI 0.25-6BU(AWG24),AI 0.34-6TQ(AWG22),AI 0.5-6WH(AWG20)
适合的紧固扭矩(端子排端子螺栓):0.22~0.25[N.m]
GT2104-PMBD使用手册,GT2104-PMBD操作手册,GT2104-PMBD使用说明
