三菱PLC CPU

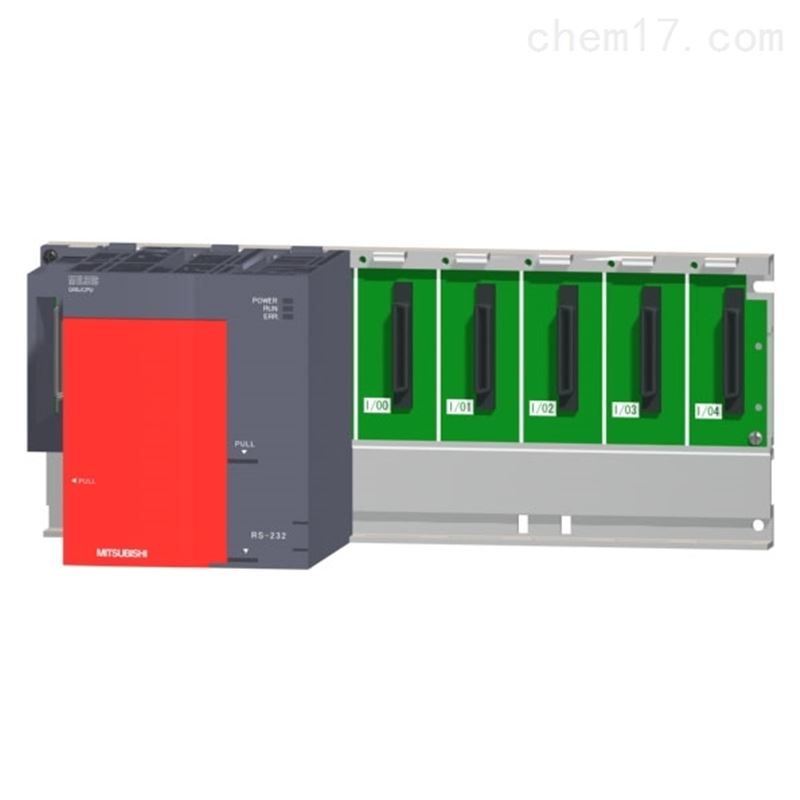

Q00JCPU与Q00CPU、Q01CPU同属于基本型QCPU，Q00JCPU是带电源模块的CPU模块，并且其主基板与CPU模块是合成一体的，所以不需要电源模块和主基板。

三菱PLC CPUQ00JCPU价格  Q00JCPU供应商  Q00JCPU用户手册  Q00JCPU使用手册

三菱PLC CPU Q00JCPU产品详细规格说明
【控制方法】顺控程序控制方法
【I/O控制模式】刷新模式(通过直接访问I/O(DX□, DY□)时，可以直接访问I/O)
【程序语言】
  ◆ 顺序控制语言：继电器符号语言，逻辑符号语言，SEELSAP3(SFC),MELSAP-L，功能块和结构化文本(ST)
【处理速度(顺控程序指令)】
  ◆ LD X0： 200ns
  ◆ MOV D0 D1 700ns
【跟踪执行时间(延长的扫描时间)】无
【恒定扫描(用于保持正常扫描时间的功能)】1至2000ms(可以以lms为单位进行设置)
【程序容量】8K步
【存储器容量】
  ◆ 程序内存：58K
  ◆ 标准ROM：58K
  ◆ CPU共享内存：无
【最大基板扩展级数】2级
【最大安装模块数】16个
【文件存储的最大数量】程序内存/标准ROM：6(可以将参数、智能功能模块参数、顺控程序、SFC程序、软元件注释和软元件初始值各作为1个文件存储)
【标准ROM允许写入的次数】最大100000次
【I/O软元件点数】2048点(X/Y0至7FF)
【I/O点数】256点(X/Y0至FF)
【直接链接软元件】用于直接访问链接软元件的软元件,专门用于MELSECNET/H
【智能功能模块软元件】用于直接访问智能功能模块缓冲存储器的软元件。
【锁存范围】L0至2047(默认)(可以为B, F, V, T, ST, C, D和W设定锁存范围。
【RUN/PAUSE触点】可以为RUN和PAUSE中的每一个在X0至7FF中设定一个触点。
【允许的瞬时电源故障时间】20ms或者更短 依据电源模块的类型而变化。 依据电源模块的类型而变化。
【DC5V内部电流消耗】0.26A
【外形尺寸H*W*D[mm]】98*245*98
【重量】0.66

【Q00JCPU电源部分规格】
  ◆ 输入电源：AC 85~264V
  ◆ 输入频率：50/60Hz±5%
  ◆ 输入电压失真因数：在5%以内
  ◆ 最大输入视在功率：105VA
  ◆ 冲击电流：40A 在8ms以内
  ◆ DC5V额定输出电流：3A
  ◆ DC5V过流保护：3.3A或者更高
  ◆ DC5V过压保护：5.5~6.5V
  ◆ 效率：65%或者更高
  ◆ 瞬时掉电允许时间：在20ms以内(100VAC或者更高)
  ◆ 运行指示：LED指示(CPU部分的POWER LED:  正常:ON(绿色)，错误:OFF)
  ◆ 保险丝：内置(用户不能改变)
  ◆ 触点输出栏：无
  ◆ 端子螺丝尺寸：M3.5*7
  ◆ 可用的线径：0.75到2mm平方
  ◆ 可用的压线端子：RAV1.25到3.5, RAV2到3.5
